Кондукторы для сверления отверстий: разновидности, устройство и специфика эксплуатации

Конструктивное исполнение

Кондукторы под сверление отверстий представлены в 6 исполнениях. Продукция различается параметрами фиксации, спецификой взаимодействия со сверлами и обрабатываемой поверхностью.

Категория	Описание	Изображение

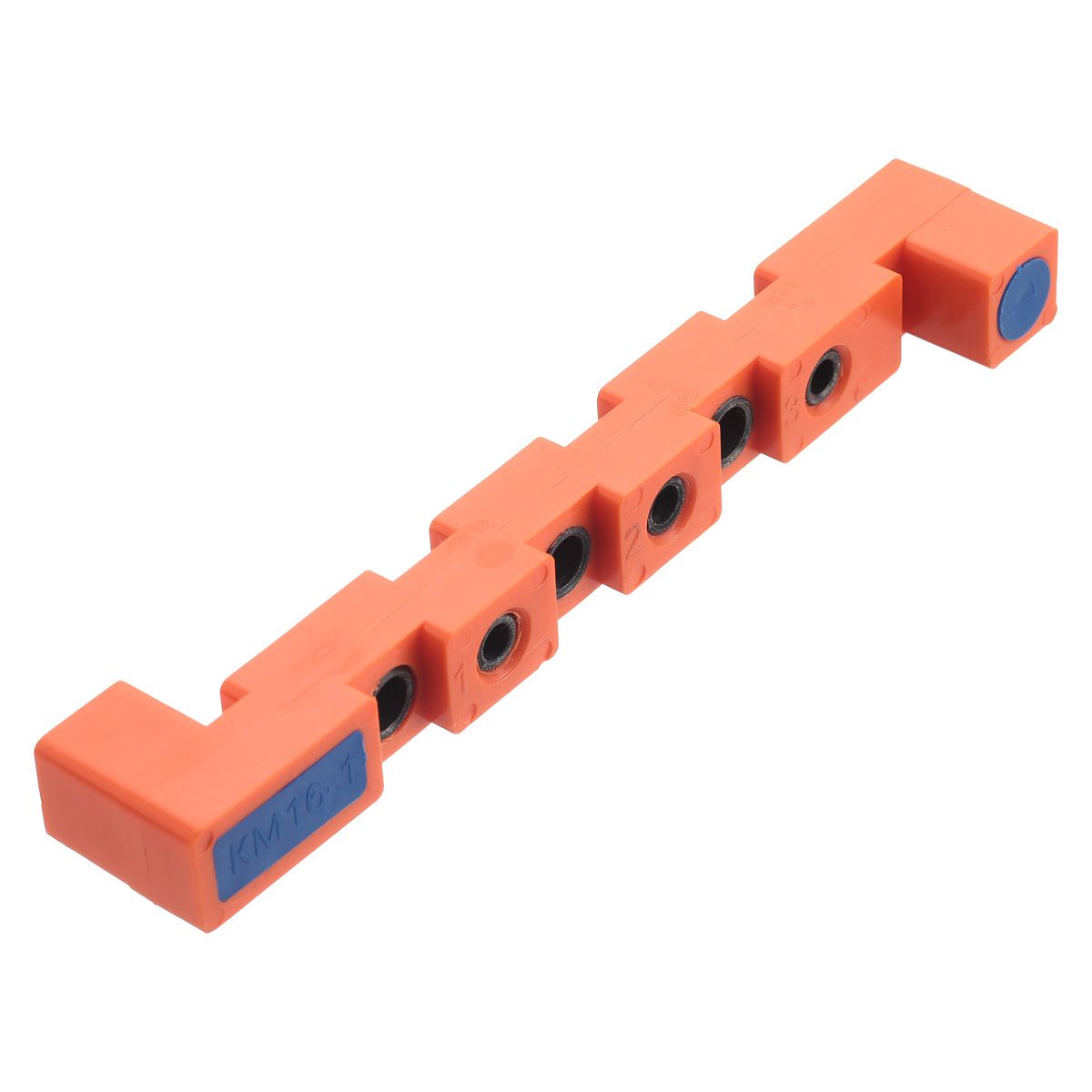

Накладные	Оснастка для горизонтальных поверхностей. Ряд изделий дооснащается присосками или струбцинами.
Поворотные	Шаблоны для сверления отверстий в цилиндрических деталях. Возможно применение инструмента под разными углами.

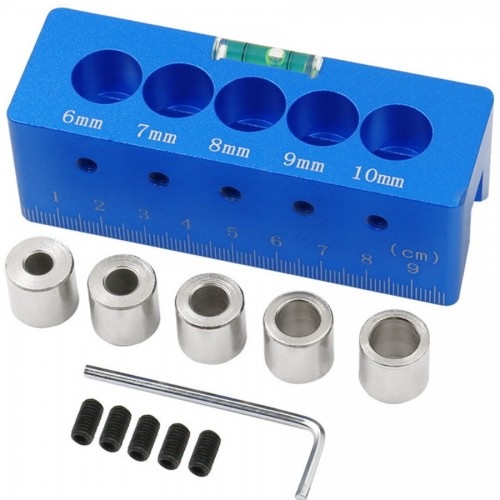

Скользящие	Кондукторы ползункового типа с функцией разметки. Оптимальный вариант для труднодоступных мест, не предполагающих фиксацию.
Универсальные	Многофункциональная оснастка, адаптирующаяся к различным параметрам эксплуатации. Возможна работа с несколькими типами поверхностей.
Опрокидываемые	Приспособления для сверления отверстий в двух и более плоскостях. Последние могут быть параллельны или перпендикулярны друг другу.

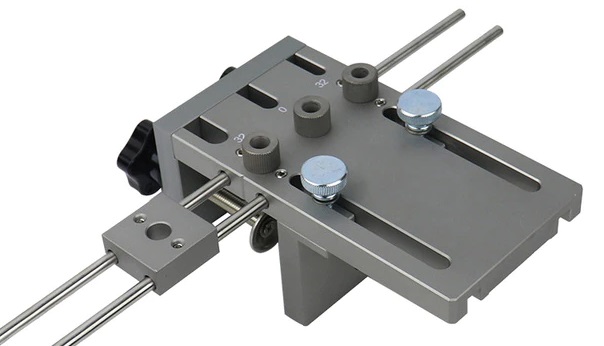

Закрепляемые	Оснастка для сверления отверстий с жестким механизмом фиксации.

При выполнении комплекса работ рекомендуется купить кондукторы для сверления отверстий в нескольких вариациях. Продукция облегчит проведение процедур, повысит точность и оперативность мастера.

В каких отраслях применяются кондукторы?

Сверление отверстий под шаблон – распространенная операция. Она востребована во многих отраслях, является частью технологического процесса.

• Серийное производство. При серийном производстве важна повторяемость операций. Качественный инструмент для сверления отверстий и подходящая оснастка позволяют выпускать типовые изделия с высокой скоростью.
• Строительство. Сверление отверстий в бетоне, металле и кирпиче нередко сопровождается использованием шаблонов. Они помогают сформировать проемы для монтажа элементов, предотвращают перекос фиксируемых изделий.
• Деревообработка. Кондукторы незаменимы при сверлении отверстий в мебели. Оснастка работает с массивом, ДВП и ДСП, способствует изготовлению компонентов шкафов, столов и диванов.
• Ремонтные работы. Сверление через шаблоны сопровождается формированием ремонтных проемов. В них устанавливаются стяжки, переходники и аналогичные элементы.

Кондукторы прекрасно справляются с решением бытовых задач. Они упрощают сверление отверстий в стене, полу или потолке, позволяют работать с отдельными деталями. Оснастка поможет при ремонте автомобиля, строительстве деревянных сооружений и проведении сварочных работ.

Рис. 1 Сверление отверстий в трубе с использованием кондуктора

Типы оснастки по назначению

Современные производители предлагают изделия, ориентированные на определенные работы.

• Мебельные кондукторы для сверления отверстий. Решения для работы с мебельными компонентами. Они упрощают сверление отверстий под шканты и прочие элементы крепежа, позволяют создать проемы для установки сантехники и прокладки коммуникаций.
• Кондукторы для труб. Оснастка для работы с прокатом различного диаметра. Изделия имеют треугольное или цилиндрическое основание, легко перемещаются по поверхности. Наличие измерительных элементов позволяет точно позиционировать шаблон.
• Кондукторы для кафеля. Вспомогательные приспособления для сверления отверстий в плитке. Шаблоны имеют соответствующее основание, могут оснащаться каналами для подачи воды. Жидкость охлаждает рабочий участок, препятствует появлению трещин и сколов.
• Многофункциональные. Решения для всех типов работ. Кондукторы используются при экстренном ремонте и выполнении разовых операций с умеренными требованиями к точности.

Продукция изготавливается из пластика, дерева или металла. Неметаллические кондукторы комплектуются стальными втулками. Они устанавливаются в отверстия для прохода сверла, предотвращают их разрушение.

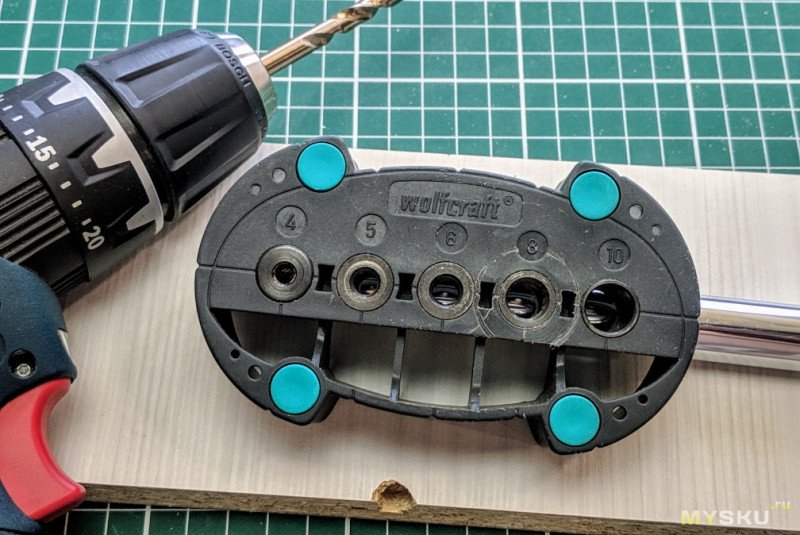

Рис. 2 Работа с мебельным кондуктором

Ключевые задачи кондукторов

Использование кондуктора решает массу задач.

• Перпендикулярное размещение сверла относительно обрабатываемой плоскости.
• Позиционирование режущего инструмента.
• Предотвращение смещения сверла во время проведения работ.
• Точное повторение операций при изготовлении одинаковых изделий.
• Повышение производительности труда мастера за счет упрощения подготовительных мероприятий.

Применение кондуктора увеличивает качество сверления, позволяет организовать выполнение заводских процедур в домашних условиях.

Рис. 3 Работа с кондуктором в быту

На что обратить внимание при покупке?

Приобретая кондуктор для сверления отверстий перфоратором или дрелью, стоит учитывать следующие аспекты.

Материал

В продаже представлены решения из различных материалов. Металлические кондукторы – одни из наиболее надежных. Они обладают высокой жесткостью, устойчивы к износу, подходят для работы в различных температурных режимах.

Рис. 4 Металлический кондуктор для работы с резьбовыми элементами

Бюджетные решения выполнены из пластика. Они предназначены для эпизодического использования, уязвимы к ударам, вибрациям и высоким температурам. Интенсивная эксплуатация такого кондуктора приводит к изменению геометрии и снижению точности сверления.

Рис. 5 Пластиковый кондуктор

Конструкция

Производители предлагают накладные, поворотные, скользящие и прочие кондукторы. Выбирать подходящее изделие стоит с учетом предстоящих операций.

Назначение

Кондукторы имеют узкую и широкую специализацию. Одни позволяют выполнять обширный спектр операций, другие – действия одного типа. При выборе оснастки необходимо учитывать весь технологический процесс, чтобы не совершить ошибок.

Рис. 6 Нерегулируемый угловой шаблон для работы с мебелью

Назначение

Кондуктор может удерживаться за счет резьбовых прижимов, присосок и других элементов. Отдельные изделия не содержат прижимных частей. Как правило, их называют шаблонами.

Продукция с резьбовыми прижимами подходит для работы с тяжелыми, габаритными деталями. Присоски оптимальны для легковесных элементов. Оснастка без прижимов уместна в труднодоступных местах и при выполнении работ с низкими требованиями к точности.

Рис. 7 Кондуктор с резьбовыми прижимами

Бренд

На рынке представлены кондукторы Matrix, BOSCH и другие. Товары более престижных марок могут иметь завышенную цену при сопоставимых характеристиках. Выбирая продукт, стоит отталкиваться от его эксплуатационных особенностей и рекомендаций специалистов.

Рис. 8 Кондуктор для алмазных сверл Matrix

Соответствие типовым размерам

Отверстия в кондукторе должны соответствовать размерам инструмента, используемого при работе. В процессе эксплуатации изделия не должны возникать притирания, посторонние звуки и прочие явления, нехарактерные для эксплуатации оснастки.

Как работать с кондуктором?

Специфика работы с кондуктором зависит от его устройства и принципа действия. Ниже представлен порядок применения оснастки для подготовки отверстий под шканты.

Операция	Изображение
Подберите детали, соединяемые посредством шкантов. Сделайте пометки на поверхностях, где будут располагаться отверстия.
Выберите подходящее сверло. Убедитесь, что оно беспрепятственно проходит через отверстие в кондукторе.
Разместите кондуктор над участком, где планируется сверление.
Подготовьте отверстия в одной из соединяемых деталей.
Установите шканты и зафиксируйте их при помощи клея.
Используя соответствующие отверстия и регулировку, наденьте кондуктор на один из шкантов.
Совместите вторую деталь с рабочей плоскостью кондуктора и выполните сверление. При необходимости используйте струбцину.

Позиция кондуктора при работе со второй деталью зависит от типа соединения. Возможна подготовка угловых, торцевых и нахлесточных узлов.

Покупка оснастки для дома и производства

Приобрести кондукторы для сверления поможет магазин «РИНКОМ». Мы предлагаем качественную продукцию от ведущих производителей. В ассортименте решения для работы с алмазными и классическими сверлами, оснастка на присосках и струбцинах.

Помощь в подборе изделий оказывают штатные консультанты. Они предлагают товары с учетом потребностей клиента, конфигурации имеющегося инструмента и особенностей предстоящих операций.
