Как выбрать угольник

Класс точности инструмента

В продаже представлены угольники 3 классов точности.

• Нулевой. Максимальная точность. Наиболее дорогостоящий инструмент, предназначенный для лабораторий и ответственных предприятий.
• Первый. Продукция для профессиональных мастерских, обеспечивающая качественное проведение замеров и нанесение разметки.
• Второй. Решения для домашней эксплуатации.

Производитель наносит сведения о классе точности на поверхность инструмента. Соответствующая информация присутствует в сопроводительной документации.

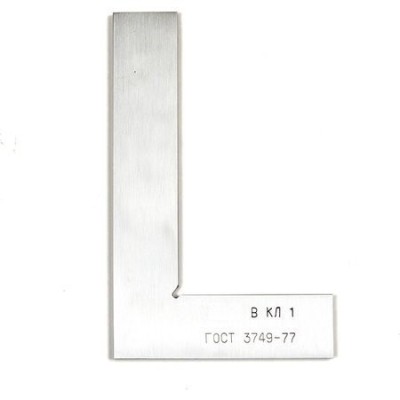

Рис 1. Отметка о классе точности на поверхности инструмента

Разновидности инструмента

В продаже представлены чертежные, поверочные, строительные и столярные угольники. Каждый тип изделий решает определенные задачи, имеет ряд особенностей.

Чертежные угольники

Вспомогательный инструмент для работы с графической документацией. Продукция выполнена в форме треугольника, производится из дерева, пластика и металла. Замкнутый контур инструмента позволяет быстро формировать углы под 30,45, 60 и 90 градусов, не прибегая к помощи транспортира.

Угольники различаются величиной доступных углов. В продаже представлено два типа изделий: с углами в 30, 60 и 90 градусов, а также с углами в 45, 45 и 90 градусов.

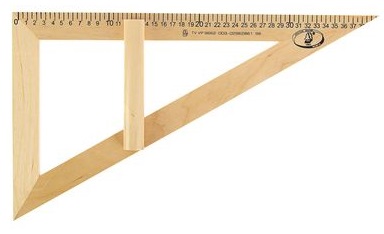

Рис 2. Угольник 30, 60, 90 градусов

При проведении чертежных работ используются обе разновидности инструмента. Это позволяет взаимодействовать с полным спектром популярных углов.

Рис 3. Угольник 45, 45 и 90 градусов

Предлагаются изделия с разметкой и без нее. В центральной части инструмента присутствуют рукояти для повышения удобства работы.

Поверочные угольники

Профессиональный инструмент, изготавливаемый по ГОСТ 3749-77. Он предназначен для контроля перпендикулярности плоскостей, незаменим при сборке конструкций с повышенными требованиями к точности изготовления.

Исполнение поверочного угольника зависит от типа и назначения. Продукция производится из инструментальной стали, использование дерева и пластика недопустимо. Для получения дополнительной информации об инструментальных сталях, ознакомьтесь с соответствующей статьей на нашем сайте.

Длинная сторона поверочного инструмента обозначается буквой H, короткая – L. Размерность каждой из них определена стандартом.

Таблица 1. Размеры поверочных угольников

Универсальное исполнение изделий позволяет использовать их в слесарных мастерских, сборочных цехах и на строительных площадках. Продукция устойчива к механическому воздействию, высокой влажности, интенсивному нагреву и охлаждению. Она сохраняет функционал при падениях, не требует сложного обслуживания и настройки. В продаже представлены поверочные угольники всех классов точности.

Таблица 2. Классы точности поверочных угольников

Для каждого класса предусмотрены допуски по перпендикулярности. Параметр нормирован стандартом, имеет привязку к длине сторон.

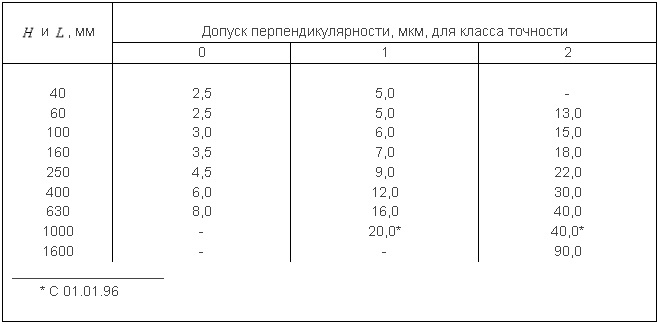

Таблица 3. Допуски перпендикулярности

ГОСТ 3749-77 определяет требования к материалу изготовления и твердости угольников. Соответствующая информация дублируется в сопроводительной документации. Если инструмент не соответствует предписаниям стандарта, от его покупки лучше отказаться.

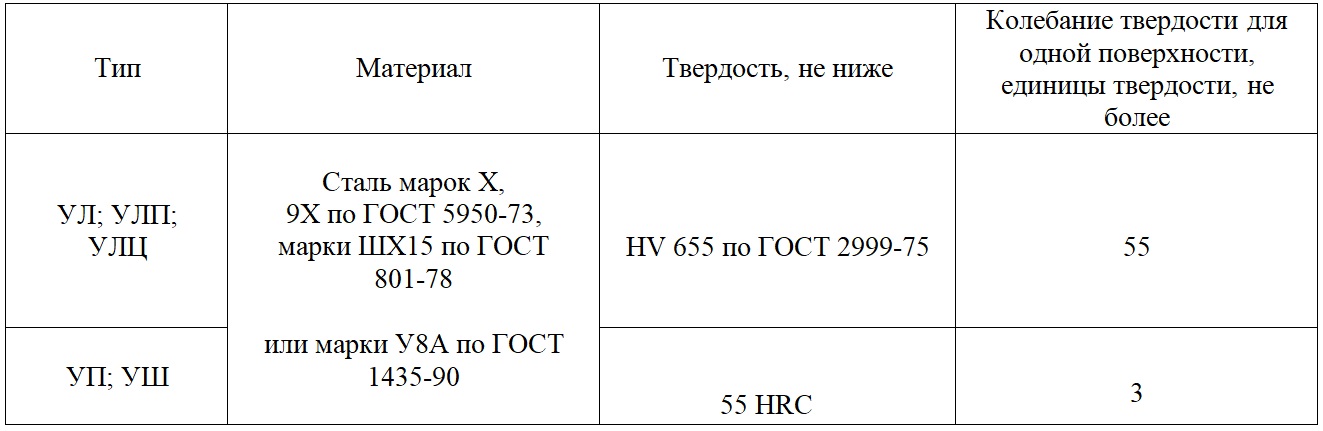

Таблица 4. Требования к готовой продукции

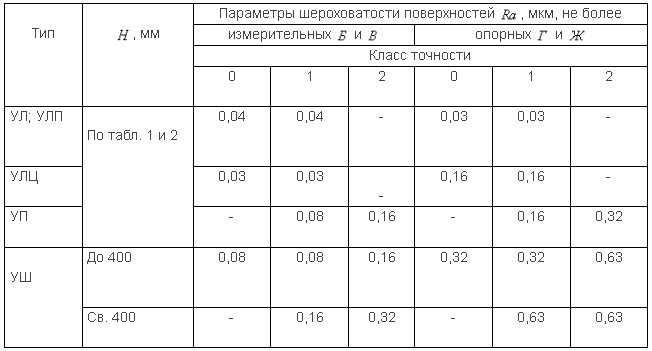

Таблица 5. Допустимые параметры шероховатости

Обозначение поверочных угольников

Обозначение измерительного инструмента состоит из двух или трех букв. Первая – всегда буква «У», информирующая о типе изделия (угольник). Последующие обозначения соответствуют конфигурации продукта. Например, буква «Л» говорит о том, что перед нами лекальный угольник.

Сведения о типе продукции, длине полок и заводе-изготовителе присутствуют на поверхности инструмента.

Рис 4. Данные о типе инструмента, размере полок и производителе

УЛ

Лекальные угольники, востребованные при выполнении слесарных операций. Наличие заостренных кромок обеспечивает качественную работу с зазорами, позволяет оценить уровень подготовки поверхности. Увеличенная опорная полка способствует надежному позиционированию инструмента, предотвращает его непреднамеренное смещение.

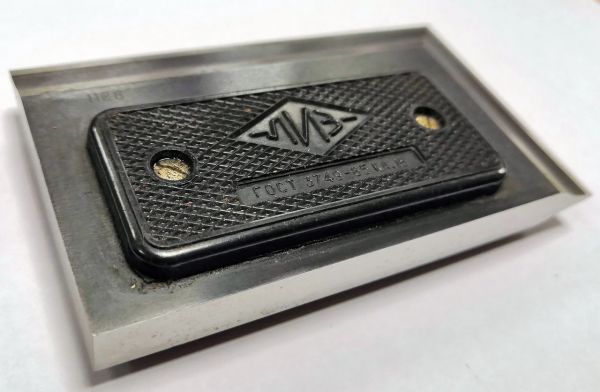

Рис 5. Лекальный угольник

УЛП

Угольник лекального типа в плоском исполнении. Обе полки изделия находятся в одной плоскости, что повышает удобство нанесения разметки. Рабочие края заострены, как и в случае с моделями УЛ.

Рис 6. Угольник УЛП

УЛЦ

Инструмент цилиндрического типа для локального проведения замеров. Изделие имеет идеально ровные торцы, облегчающие формирование прямого угла с опорной плоскостью. Продукция ориентирована на метрологические испытания, помогает с высокой точностью определить отклонения.

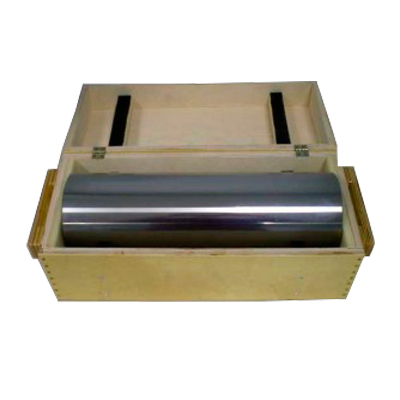

Рис 7. Угольник УЛЦ в упаковке

Длина инструмента варьируется от 160 до 1 000 мм, зависит от модели.

УП

Плоский угольник для слесарных операций. Изделие имеет монолитное исполнение, облегчает построение прямого угла. Производители предлагают продукцию всех классов точности: от 0 до 2.

Рис 8. Угольник УП

УШ

Угольник с широким основанием. Последнее обеспечивает удержание инструмента без посторонней помощи, предотвращает его опрокидывание и смещение. Модель востребована при проведении контрольных операций и выполнении сборочных работ, часто используется слесарями.

Рис 9. Угольник УШ

Столярные угольники

Столярные угольники предназначены для работы с деревянными заготовками. Они позволяют разместить компоненты под прямым углом, сформировать ровные резы и произвести замеры. В продаже представлен обычный и разметочный инструмент, а также угольники Свенсона.

Обычные угольники

Классические решения, позволяющие сформировать угол в 90 градусов и выполнить базовые замеры. Продукция производится из дерева и металла. Последняя наиболее долговечна. Она устойчива к механическому воздействию, влаге и прямым солнечным лучам. Такие угольники не усыхают и не разбухают, не теряют свою точность со временем.

Оптимальный вариант – покупка алюминиевого инструмента. Он не подвержен коррозии, имеет малую массу и длительный срок службы.

Рис 10. Алюминиевый столярный угольник с разметкой

Разметочные угольники

Изделия с разметочными отверстиями и дополнительным упором. В рамках внутреннего угла присутствует транспортир. Обилие перфораций позволяет быстро разметить заготовку, подготовив ее к последующей обработке.

Рис 11. Разметочный угольник

Дополнительный упор крепится на нескольких винтах, удаляется при необходимости.

Угольники Свенсона

Особый угольник для сборки стропильных и лестничных конструкций. Изделие также задействуется при изготовлении деревянных окон и дверей, предметов мебели и декора.

Инструмент выполнен в форме треугольника с установочной площадкой. Внутри присутствуют функциональные проемы, необходимые для размещения отвесов и взаимодействия с углами. Продукция нередко выступает в роли упора для пилы.

Рис 12. Угольник Свенсона

Строительные угольники

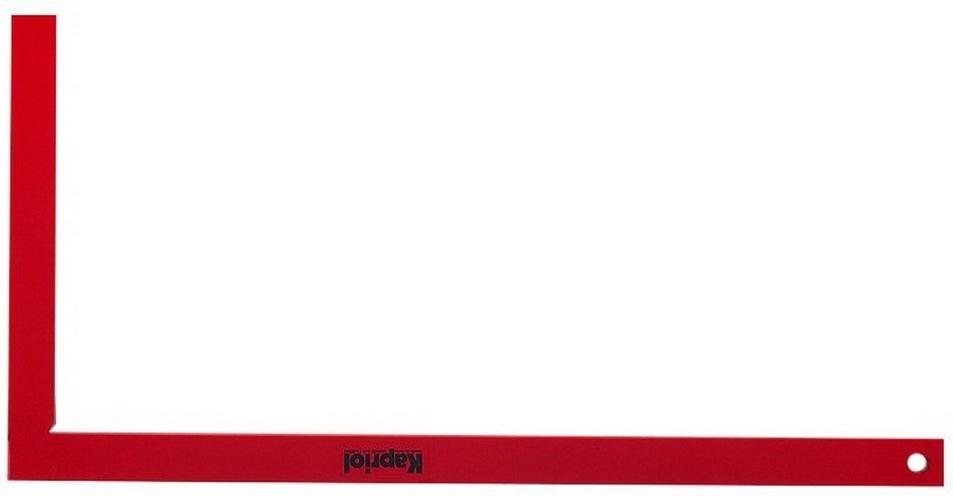

При выполнении строительных работ задействуется угольник каменщика. Это крупный измерительный инструмент с соотношением длины полок 1:2. Наиболее популярный размер – 300 х 600 мм. Изделие упрощает работу с кладкой, помогает возводить ровные несущие стены и перегородки.

Рис 13. Угольник каменщика

В ряде случаев инструмент дополняется пузырьковыми уровнями, облегчающими работу с плоскостями.

Как правильно выбрать угольник

При ответе на вопрос, как правильно выбрать угольник, нужно учитывать широкий спектр аспектов.

• Класс точности. Класс точности устройства должен соответствовать типу выполняемых операций. Недопустимо применение изделий 2 класса для выполнения высокоточных работ. Использование инструмента высокого класса точности в быту также нецелесообразно. Такие угольники обладают неоправданно высокой ценой для домашнего применения.
• Размеры. Габариты инструмента не должны препятствовать выполнению операций. Перед тем как работать с угольником, стоит промерить детали (рабочие зоны) рулеткой, определив оптимальную длину полок.
• Дополнительный функционал. Для решения дополнительных задач мастер может использовать такие решения как: выбрать магнитный угольник, приобрести инструмент с уровнем или встроенным транспортиром.
• Возможность разметки. Если планируется интенсивное нанесение разметки, стоит купить угольник в соответствующем исполнении. Наличие многочисленных отверстий в отведенных местах позволит быстро справиться с задачей.
• Качество исполнения. К покупке рекомендована сертифицированная продукция, не имеющая механических повреждений. Мастеру стоит осмотреть инструмент на предмет надежности соединения элементов, наличия заусенцев, сколов и прочих дефектов. Перед тем как проверять угольник, нужно запросить документы у продавца. При отсутствии сертификатов и опознавательных знаков на полках инструмента визуальный осмотр не имеет смысла.

Угольник должен представлять собой прочное изделие без люфтов. Наличие покачиваний и отклонений исключает применение продукта в качестве измерительного инструмента.

Рис 14. Магнитный угольник для сварочных работ

Как работать с угольником?

Работа с угольником не отличается от работы с другим измерительным инструментом. Изделие прикладывается к целевой плоскости, после чего выполняется ряд операций:

• определяется наличие угла в 90 градусов;
• определяется длина и ширина заготовки;
• измеряется существующий угол при наличии транспортира.

При проведении работ не рекомендуется прикладывать излишние усилия – это приведет к повреждению инструмента.

Рис 15. Работа с угольником
