Рис. 1 Классический кронциркуль
В продаже представлены кронциркули для наружных измерений, кронциркули для внутренних измерений и кронциркули для измерений на плоскости. Продукция различается исполнением рабочих ножек. Они имеют внутренний изгиб, внешний изгиб или выполнены в виде игл.
Рис. 2 Кронциркуль для измерений на плоскости
Изделия различаются по ряду дополнительных параметров:
- предел измерений;
- специфика отсчета показаний;
- точность;
- способ измерения зева ножек.
Продукция доступна в нескольких исполнениях.
| Тип изделия | Схематическое изображение |
| Классический кронциркуль для наружных размеров |
|
| Классический кронциркуль для внутренних размеров |
|

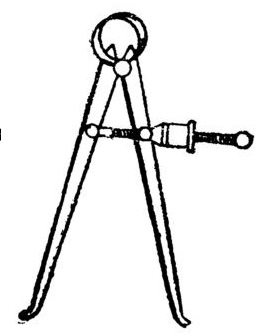

| Пружинный кронциркуль для наружных размеров |
|
| Пружинный кронциркуль для внутренних размеров |
|
| Кронциркуль для измерений на плоскости |
|
| Кронциркуль для измерений на плоскости с дужкой |
|
Из чего состоит кронциркуль?
Пружинный кронциркуль состоит из четырех элементов.
- Пружинящее кольцо.
- Гайка.
- Винт.
- Рабочие ножки.
Отличительной особенностью кронциркуля в классическом исполнении является отсутствие пружинного механизма.
Рис. 3 Составные части пружинного кронциркуля
Какие измерения выполняются посредством кронциркуля?
Купив кронциркуль для наружных изменений, можно определить:
- наружный диаметр;
- толщину;
- ширину;
- высоту.
Купив кронциркуль для внутренних измерений, можно работать с внутренними диаметрами, пазами и технологическими проемами.
Многие современные кронциркули оснащены электронным табло. Это упрощает проведение замеров, позволяет работать без использования линеек и вспомогательных приспособлений.

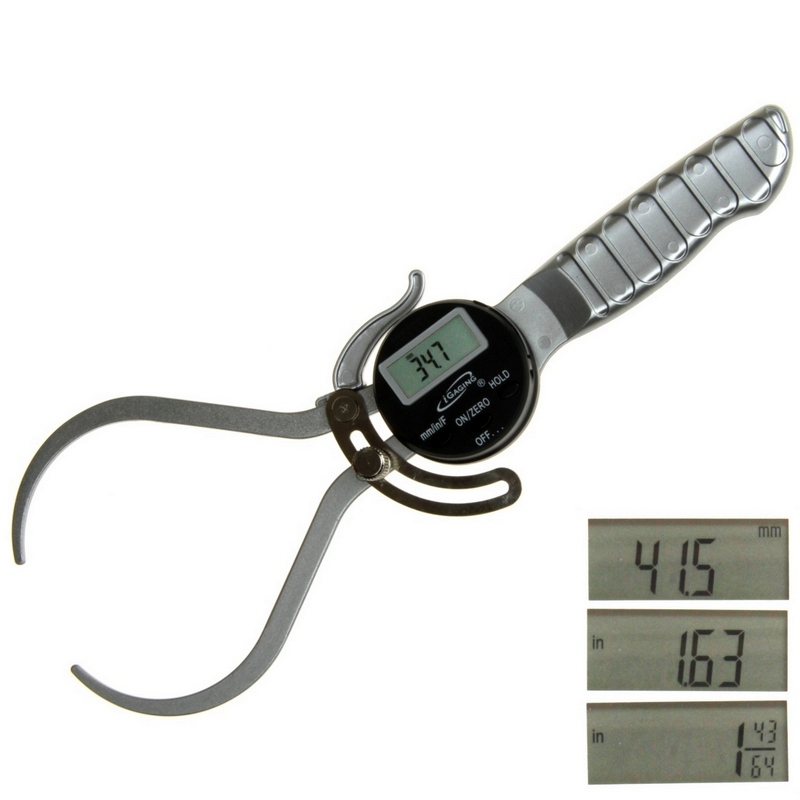

Рис. 4 Кронциркуль для наружных измерений со шкалой и электронным табло
Как пользоваться кронциркулем?
Правила использования кронциркуля зависят от его модификации. При работе с инструментом в базовом исполнении необходимо развести рабочие ножки, установить кронциркуль над целевым участком и сомкнуть элементы.
Рис. 5 Позиционирование кронциркуля и снятие замеров
После выполнения перечисленных манипуляций остается совместить кронциркуль и измерительный модуль. Как правило, используется штатный прибор со шкалой или обычная линейка.
Рис. 6 Определение расстояния между ножками кронциркуля
СОВЕТ. Если под рукой нет шкалы, можно воспользоваться миллиметровкой. Бумага имеет фиксированную разметку, позволяет с высокой точностью снять размеры.
Рис. 7 Применение миллиметровки
В случае применения устройств с электронным табло операция выполняется в одно действие. Автоматика самостоятельно считывает расстояние между ножками, выводит данные на экран. Также возможен расчет угла и конвертация величин.
Как подобрать инструмент?
Приобретая кронциркуль (нутромер) для внутренних измерений и инструмент для работы с наружными размерами, нужно учитывать ряд факторов.
- Изделия должны соответствовать ГОСТу. Недопустимо использование продукции, выполненной с нарушением или несоблюдением стандартов. Это снизит точность замеров, приведет к ошибкам при проведении производственных процедур.
- Пределы измерений прибора должны быть достаточными для регулярных работ. Например, многие устройства с электронным табло имеют диапазон замеров в 400 мм. Этого не всегда хватает для взаимодействия с габаритными деталями.
- Ряд монтажных замеров выполняется в жестких условиях: повышенная температура, магнитные поля и т.д. В данном случае используются только классические инструменты. Приборы с электронной составляющей могут выйти из строя или выдавать неверные показания.
- Изделия для ответственных работ проходят поверку, что подтверждается свидетельством. Неповеренная продукция подходит только для бытового использования.
Для каждой операции стоит применять подходящий кронциркуль. Попытка эксплуатации инструмента в качестве универсального решения негативно скажется на качестве работ, приведет к преждевременному износу и потере точности.

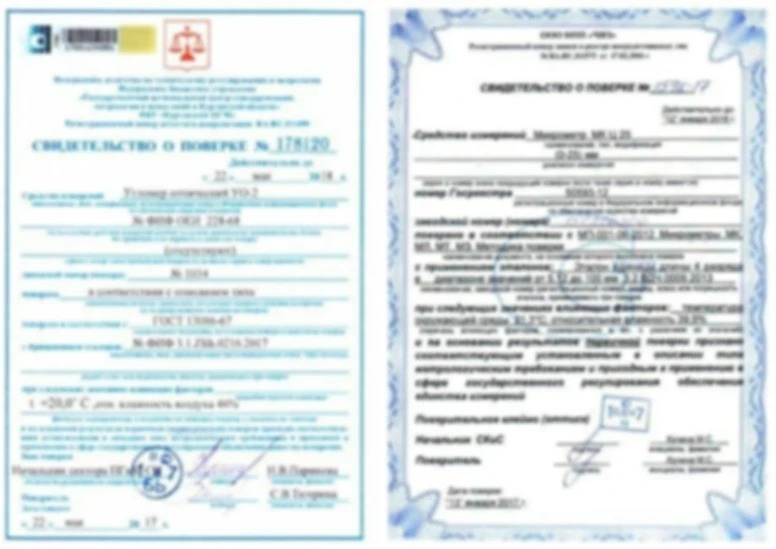

Рис. 8 Пример свидетельства о поверке
Приобретение качественного измерительного инструмента
Обращение в компанию «РИНКОМ» позволит приобрести продукцию отечественного и зарубежного производства. Мы предлагаем решения для бытового и профессионального использования, работаем со всеми категориями покупателей.
Наши клиенты получают множество преимуществ.
- Внушительный ассортимент изделий. В продаже кронциркули для валов, отверстий и плоскостей. Всегда в наличии изделия с пружиной и инструмент для линейных измерений.
- Высокое качество исполнения. Продукция соответствует требованиям отраслевых нормативов в части точности и надежности. Она обладает значительным эксплуатационным ресурсом, обеспечивает удобное выполнение работ различной сложности.
- Помощь при подборе. Опытные консультанты порекомендуют подходящие кронциркули. Они расскажут об особенностях инструмента, ответят на вопросы покупателя.
- Доступные цены. Стоимость продукции невысока. Приобрести товары могут организации и частные лица. Оптовым покупателям доступны особые условия сотрудничества.
Чтоб ознакомиться с перечнем доступных изделий, перейдите в раздел «Кронциркули» нашего интернет-магазина.
