Индикаторы: разновидности, подбор и особенности использования

Индикаторы для измерения погрешностей распространены в приборо-, станко- и машиностроении. Они характеризуются умеренными габаритами, высокой точностью и простотой эксплуатации. Продукция производится в соответствии с ГОСТ 5584-75, ГОСТ 577-68, ГОСТ 9696-75 и ГОСТ 9696-82.

Рис. 1 Индикатор

Вариации устройств

В продаже представлены индикаторы измерения часового типа, электронные, пружинные и рычажно-зубчатые приборы. Каждая категория устройств обладает собственными особенностями, решает определенные задачи.

Часовые индикаторы

Наиболее распространенные средства измерения в разряде индикаторов. Инструмент выполнен в цилиндрическом корпусе, функционирует за счет шестеренчатой передачи и зубчатой рейки. Существует несколько разновидностей устройств.

Обозначение	Описание	Изображение

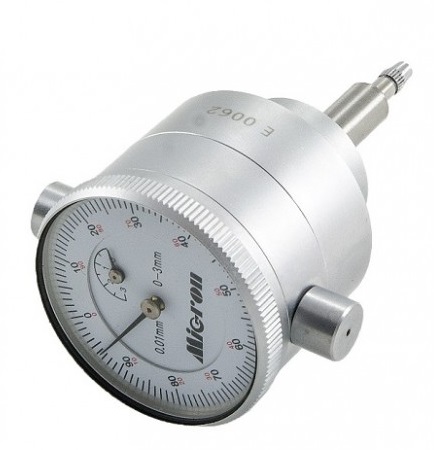

ИЧ	Решение в классическом исполнении. Прибор выполняет замеры относительным и абсолютным методом, определяет отклонения с учетом размещения плоскости. Измерительный стержень перемещается параллельно рабочей шкале.
ИТ	Индикатор, аналогичный ИЧ. Различие заключается в размещении измерительного стержня - он перпендикулярен рабочей шкале.
ИЧТ	Разновидность ИЧ, предназначенная для измерения твердости. Прибор выполняет замеры по методу Роквелла.
ИЧС	Числовые индикаторы измерения для работы со станками. Изделия доступны в двух исполнениях 1-ИЧС и 2-ИЧС. Первый тип устройств ориентирован на станки 3А423, второй – ХШ-132.

Приборы оснащаются одно- и многооборотной стрелкой. Во втором случае предусмотрен дополнительный циферблат, учитывающий количество оборотов. Измерения проводятся при температуре от +5 до +35 градусов. Предельная влажность воздуха – 80%.

Измерение часовым индикатором выполняется в установленной последовательности.

• Размещение эталонной детали.
• Подводка измерительного стержня индикатора к эталонной поверхности. Перевод стрелки в ноль.
• Замена эталонного элемента деталью, требующей обмера.
• Установка измерительного стержня на обмеряемой поверхности.
• Фиксация показаний.
• Оценка величины отклонения.

При выявлении значительно несоответствия деталь признается некондиционной.

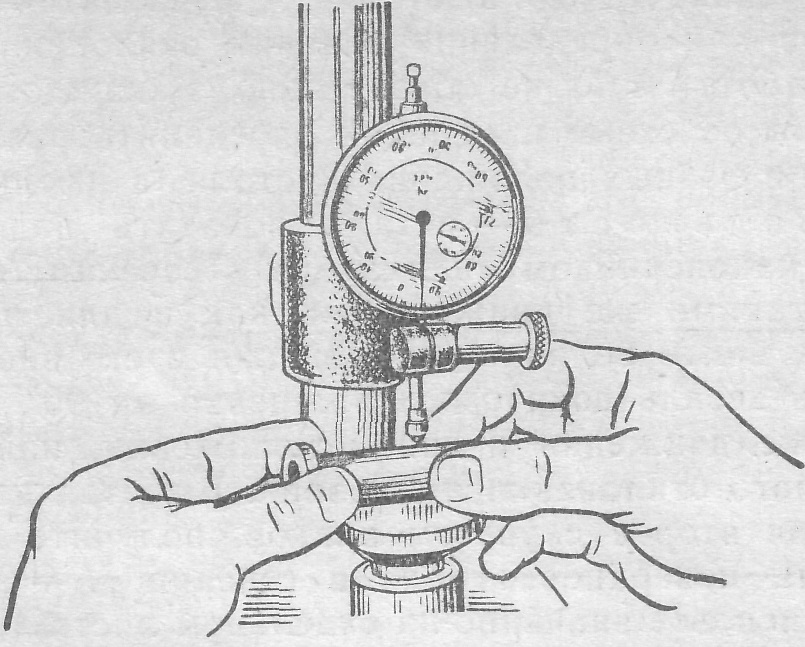

Рис. 2 Выполнение замеров часовым индикатором на штативе

Продукция уязвима к механическому воздействию, требует бережного хранения и транспортировки. Для предотвращения повреждений используются деревянные и пластиковые кейсы, надежно защищающие оборудование.

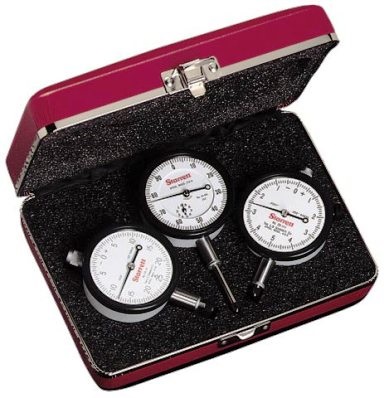

Рис. 3 Кейс для транспортировки индикаторов

Электронные индикаторы

Электронные индикаторы – приборы для измерений с ЖК-дисплеем. Работы выполняются по той же схеме, что и с часовыми моделями. Отличие заключается в формате вывода показаний и дополнительных возможностях.

• Оперативная настройка в ноль.
• Быстрый перевод в различные системы измерения.
• Установка жестких пределов допуска, упрощающих проведение замеров.

Требования в части влажности и температурного режима аналогичны часовым индикаторам.

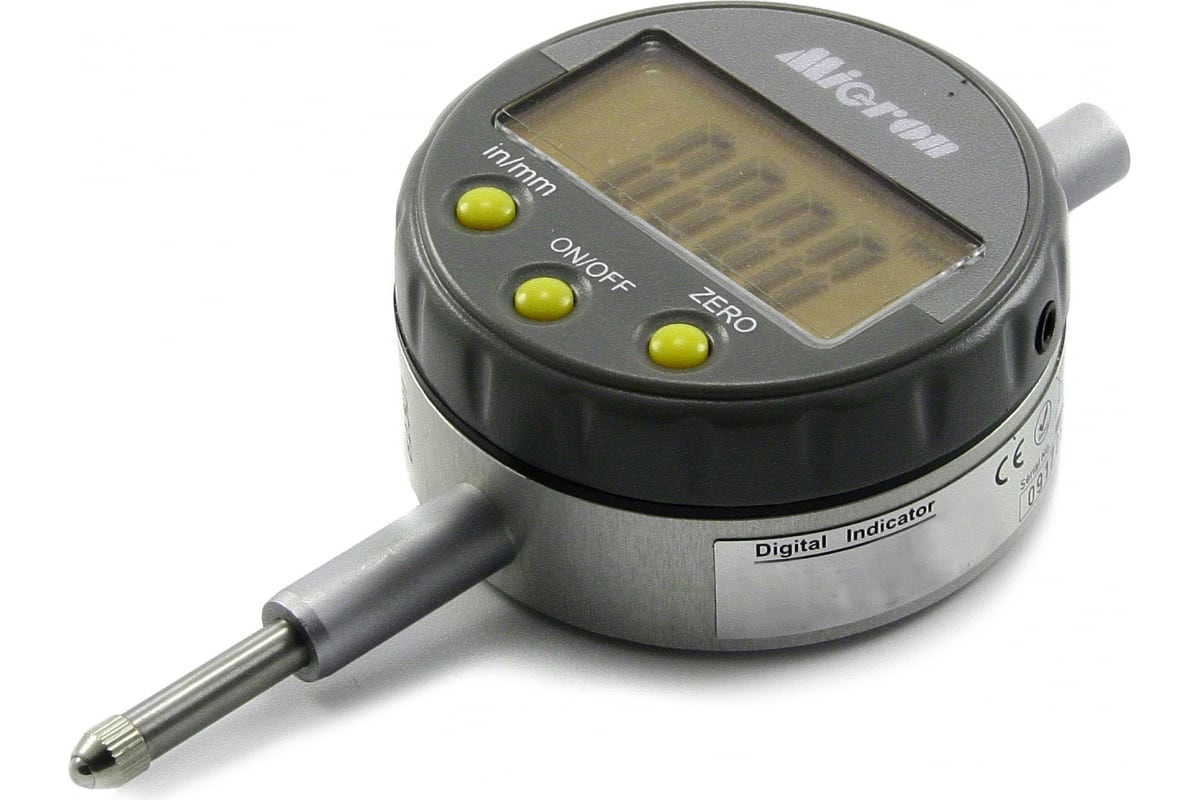

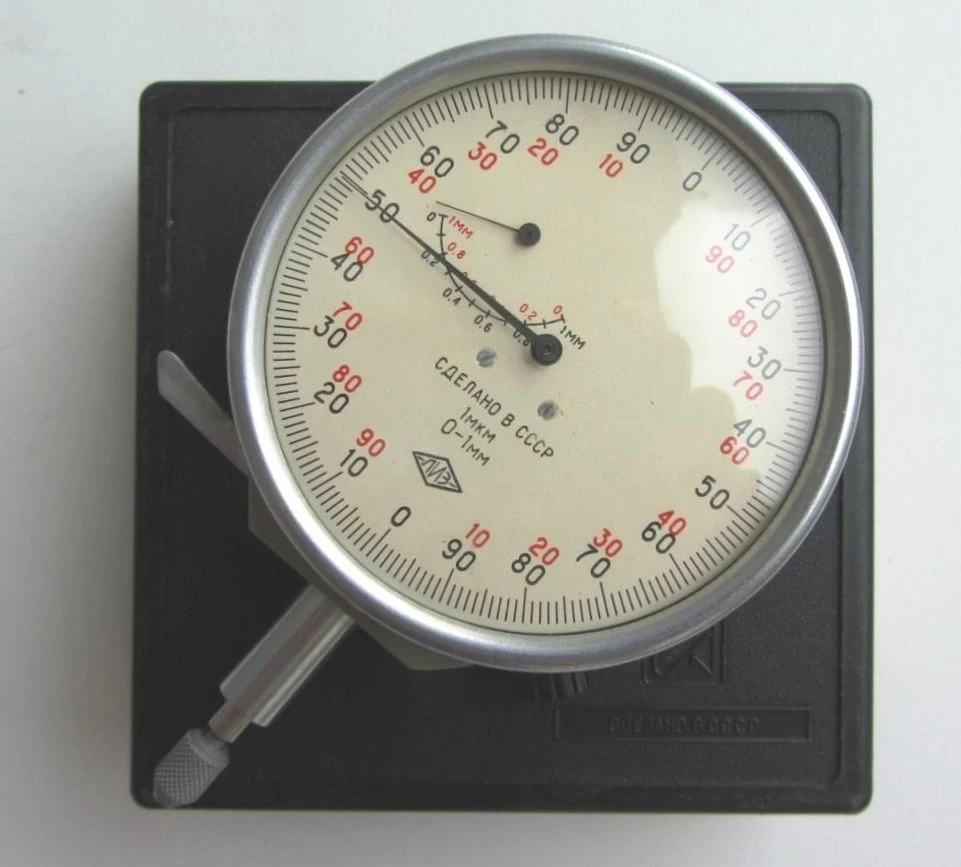

Рис. 4 Электронный индикатор

Индикаторы с пружинными измерительными головками

Принцип работы индикаторов с пружинными головками предусматривает изменение длины пружины под действием рычага. Это приводит к перемещению стрелки в пределах шкалы. Погрешность при измерении индикатором достигает 0,0001 мм. Инструмент является отличным решением для высокоточных операций.

По степени погрешности выделяют три группы устройств.

Обозначение (наименование)	Описание	Изображение

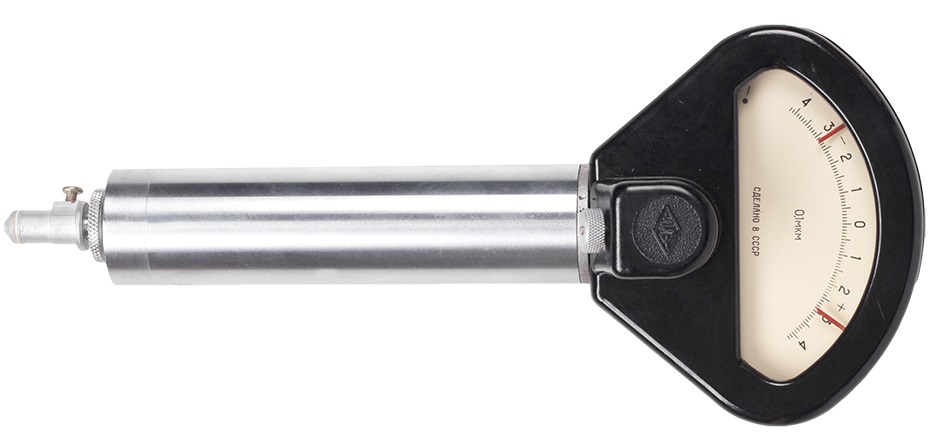

ИГП	Высокоточный измерительный инструмент с погрешностью до 0,0001 мм.

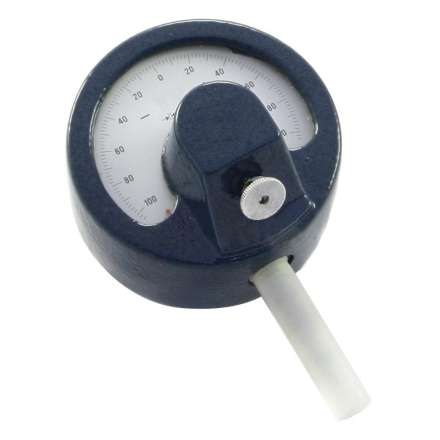

ИПМ	Малогабаритные устройства с точностью измерений до 0,0002 мм.

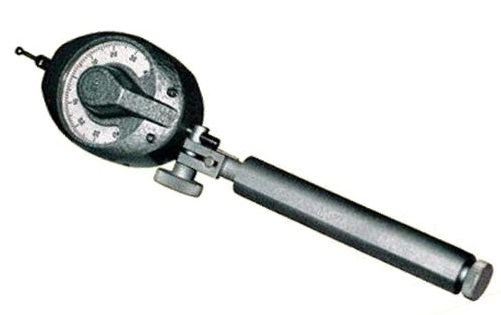

Миникатор	Приборы для работы с труднодоступными участками. Изделия снабжены головками бокового действия, обладают точностью в 0,001 мм.

На индикаторы устанавливаются различные пружинные головки. Они подбираются с учетом выполняемых операций, обеспечивают высокую точность замеров.

• ИГПВ – элементы, устойчивые к воздействию вибраций.
• ИГПУ – модели с пониженным измерительным усилием.
• ИГПР – головки с возможностью настройки усилий измерения.
• ИГПГ – герметизированные головки для использования во влажных средах и на маслянистых поверхностях.

Измерение деталей индикатором выполняется по классической схеме с незначительными отличиями.

• Выставление нуля в рамках измерительной шкалы.
• Подъем измерительного стержня.
• Размещение и надежная фиксация целевой детали.
• Плавная установка измерительного элемента на рабочую плоскость.
• Снятие показаний.

Продолжительность процедуры зависит от габаритов детали, количества замеров и удобства использования инструмента.

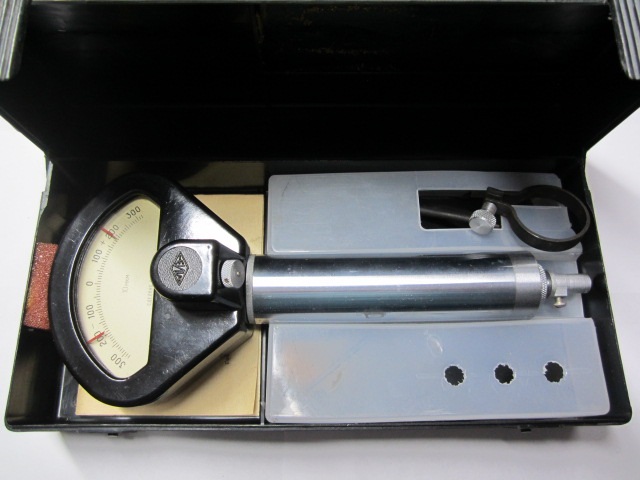

Рис. 5 Комплект поставки пружинного индикатора

Рычажно-зубчатые индикаторы

Многофункциональные измерительные приборы, востребованные при контроле размерности, геометрии и расположения элементов изделий. Основными элементами индикаторов являются корпус, измерительный блок и зубчатая передача. Контакт с целевой поверхностью осуществляется за счет специального наконечника.

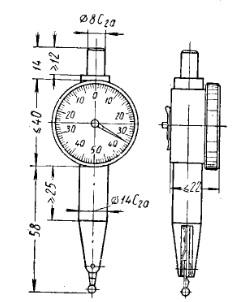

Рис. 6 Рычажно-зубчатый индикатор

Индикаторы комплектуются поворотными рычагами, упрощающими проведение работ. Для формирования измерительных усилий используется пружина. Последняя обеспечивает взаимодействие рычага и циферблата.

Выделяют два типа рычажно-зубчатых индикаторов.

Обозначение	Описание	Изображение

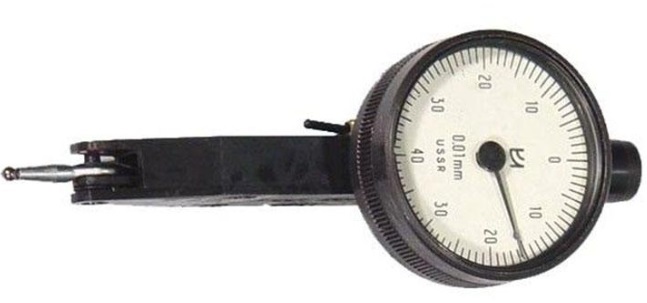

ИРБ	Индикатор с параллельным расположением рычага и оси измерений при перпендикулярной плоскости поворота.

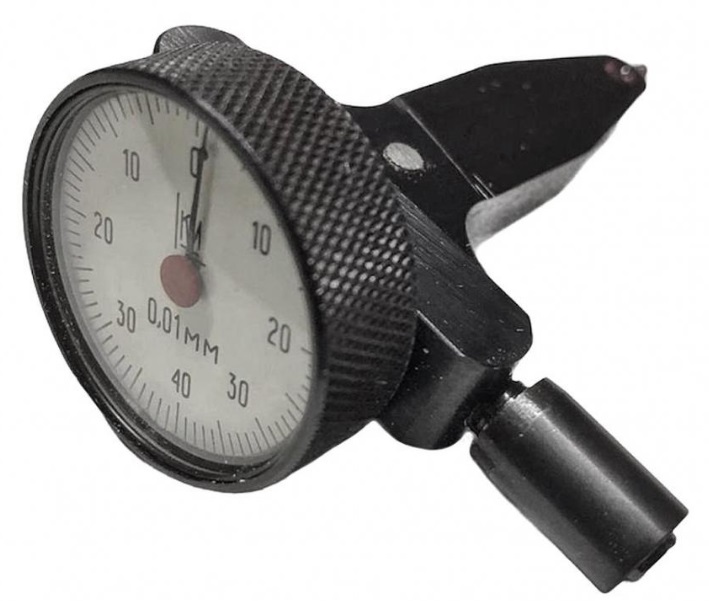

ИРТ	Приборы с перпендикулярным расположением оси и рычага.

К работе допускается сертифицированный, поверенный инструмент с возможностью быстрого обслуживания и настройки.

Дополнительные аксессуары

Для полноценного проведения замеров требуются вспомогательные приспособления. Они обеспечивают надежную фиксацию деталей и качественное позиционирование индикаторов, снижают риск неточностей и ошибок.

Тип аксессуара	Изображение

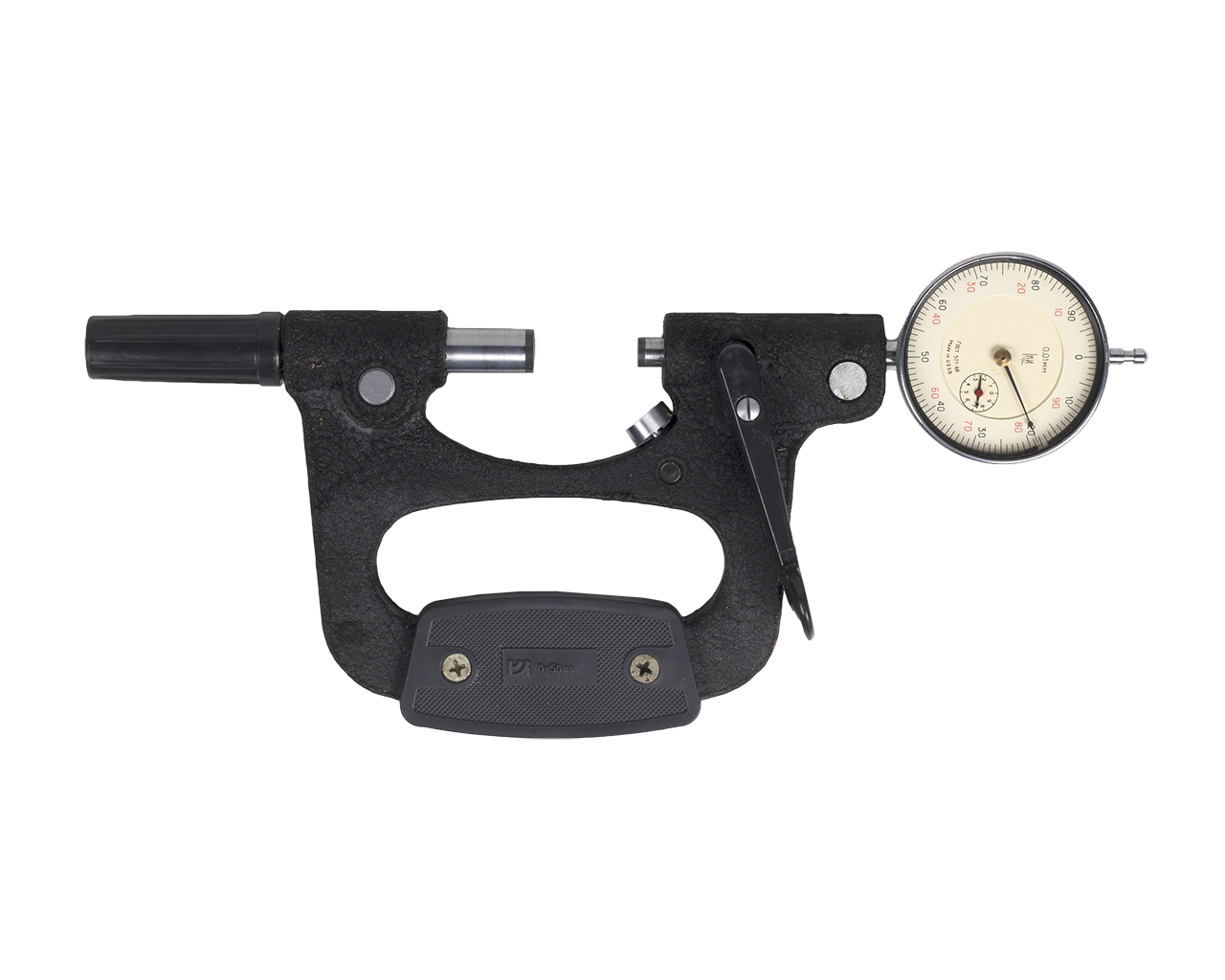

Индикаторная скоба, способствующая размещению детали между контактными элементами.
Штатив для фиксации, вертикального и горизонтального перемещения индикатора.

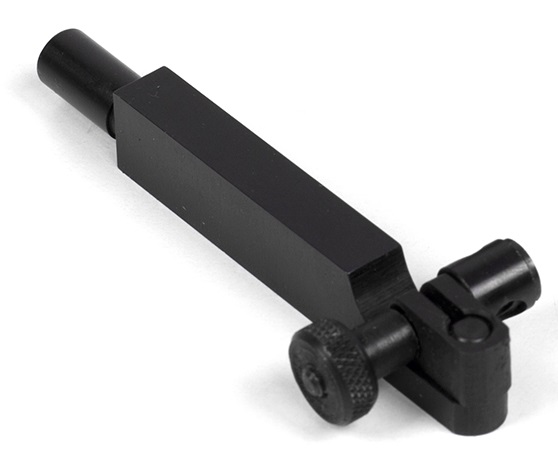

Дополнительные державки для работы со штативами.

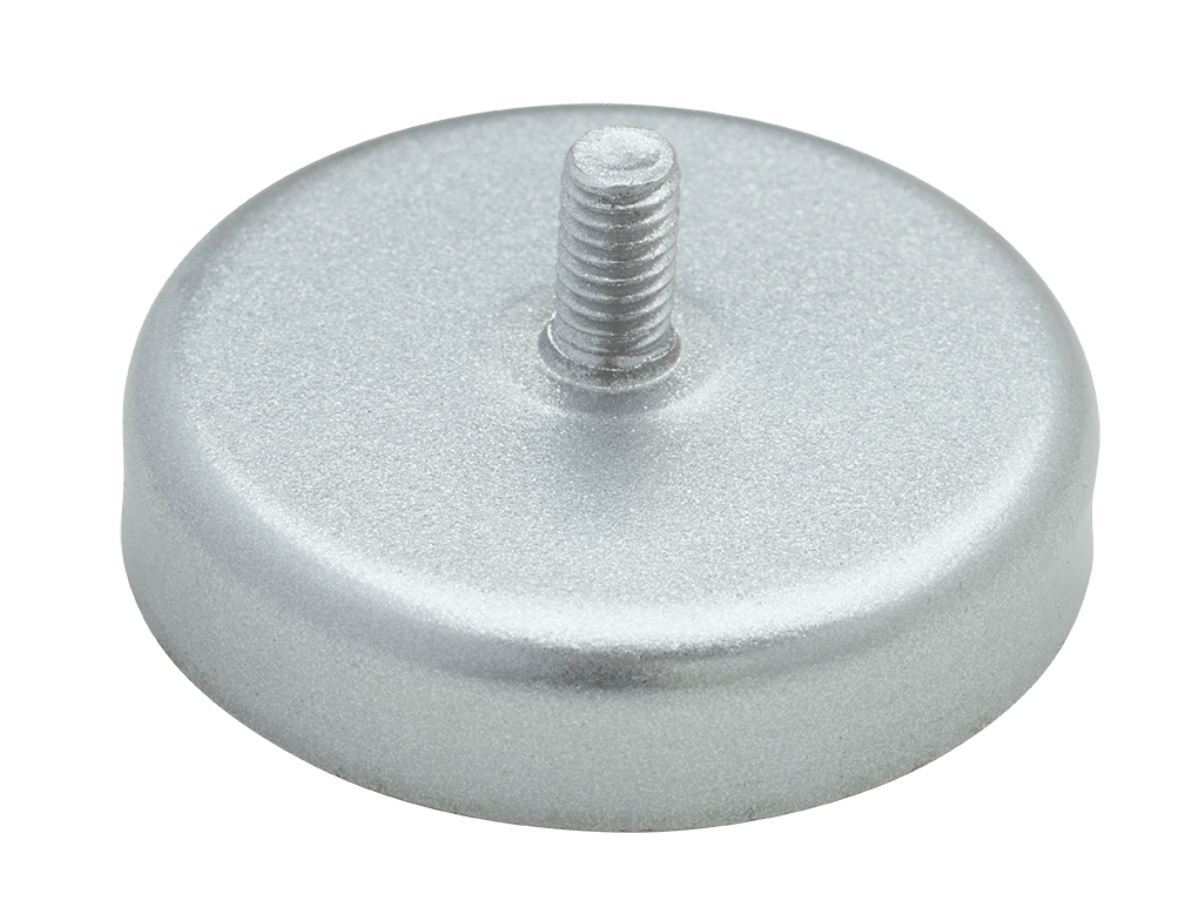

Магниты для удержания металлических деталей во время проведения замеров.

Возможно использование прочих аксессуаров, востребованных при проведении работ.

На что обратить внимание при покупке индикатора?

Приобретая измерительный прибор, важно учитывать широкий спектр факторов.

• Точность измерения индикатора. Для каждой процедуры требуется индикаторы с определенной точностью. Запрещается использование приборов неподходящего класса, поскольку это исключает корректное проведение замеров.
• Удобство эксплуатации. В ряде случаев устройства с классическим циферблатом неудобны в использовании. В результате возникают проблемы при снятии и фиксации показаний. Избежать сложностей позволит переход на электронные индикаторы.
• Совместимость с аксессуарами. Устройство должно иметь полную совместимость с имеющимися приспособлениями. Это гарантирует его надежную фиксацию и точное позиционирование.
• Функционал. Все функции индикатора должны быть востребованы. Переплата за неиспользуемые возможности вряд ли окупится в будущем.
• Бренд. Индикатор должен соответствовать требованиям стандартов, в рамках которых планируется работа. Некоторые зарубежные производители руководствуются местными нормами при производстве изделий. Такой подход вызывает сложности и несостыковки. Чтобы избежать ошибок при покупке, стоит ознакомиться с сопроводительной документацией на прибор.

Особое внимание нужно уделить цене. Качественный измерительный прибор не может стоить дешево. Попытки сэкономить при покупке устройства обернутся его скорой поломкой, ошибочными показаниями и сложностями при проведении смежных работ.

Приобрести индикаторы в различном исполнении поможет наш интернет-магазин. Мы предлагаем высококачественную продукцию отечественного и зарубежного производства. Изделия имеют обширный комплект поставки, характеризуются значительным ресурсом и удобством эксплуатации.

Для ознакомления с полным спектром решений посетите соответствующий раздел каталога.
