Фрезерование под углом

Способы углового фрезерования

Фрезерование углов возможно при повороте заготовки, повороте фрезы и применении угловой оснастки.

Фрезерование с поворотом заготовки

Наиболее простой вариант. Деталь закрепляется в тисках или ином удерживающем приспособлении. При этом она смещена относительно фрезы соразмерно требуемому наклону. Это позволяет использовать станки с малым числом осей, но предъявляет высокие требования к точности позиционирования заготовки.

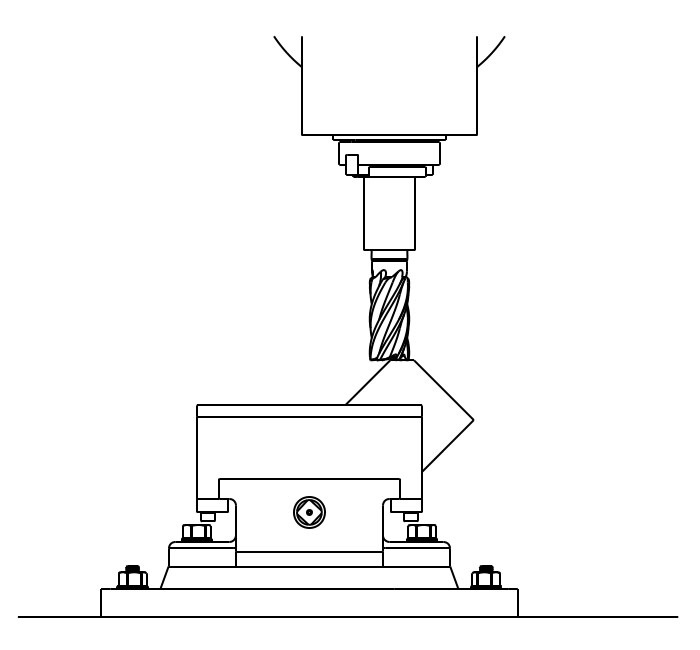

Рис. 1 Фрезерование с поворотом заготовки

Фрезерование с поворотом инструмента

Для высокоточного фрезерования под углом используют станки с дополнительными осями. Они обеспечивают наклонную подачу инструмента, формируя плоскость в любом пространственном положении. Минус подхода – дороговизна применяемого оборудования.

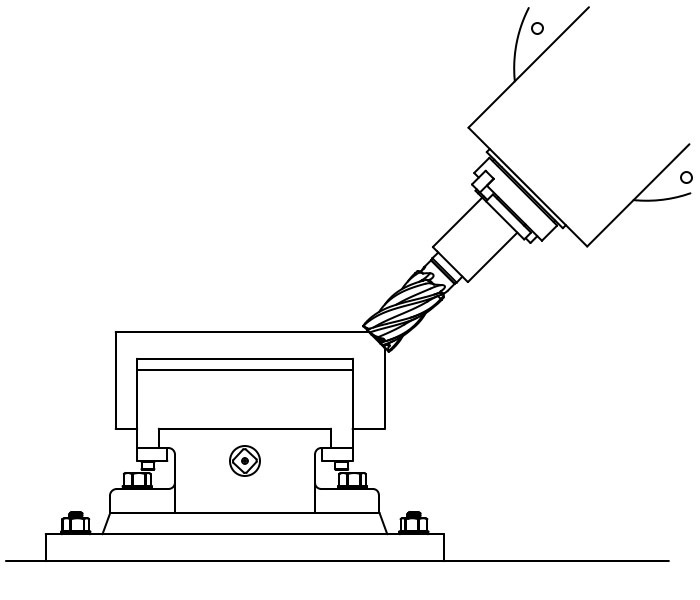

Рис. 2 Фрезерование с поворотом инструмента

Работа с угловой оснасткой

Альтернативный вариант – использование угловых и концевых фрез с наклонными рабочими плоскостями. Оснастка не подходит для обширных площадей, но позволяет быстро снять фаску или сформировать углубление.

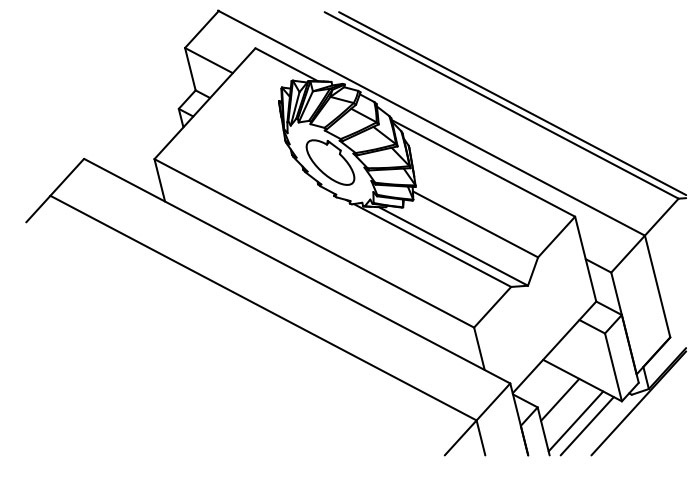

Рис. 3 Обработка угловой фрезой

Угловые фрезы доступны в одно- и двухугловом исполнении.

Тип фрез	Описание	Профиль	Разрез

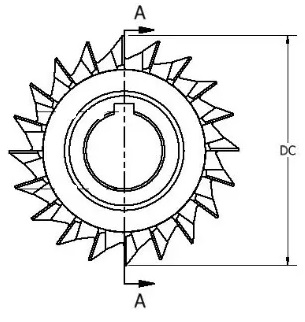

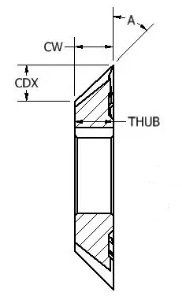

Одноугловые	Инструмент в форме усеченного конуса. Угол наклона рабочей части – 45 или 60 градусов. Как правило, фреза используется для обработки краев заготовок.

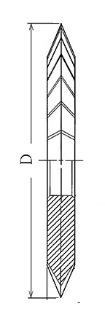

Двухугловые	Решения с симметричными наклонными зубьями, расположенными под углом 45, 60 и 90 градусов. Оснастка формирует пазы в теле детали, но может обрабатывать и края.

Концевые фрезы представлены в трех вариантах.

Исполнение фрезы	Описание	Профиль	Общий вид

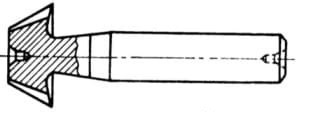

Одноугловая	Фрезы по МН 406-65. Доступные диаметры – с 10 по 25 мм, углы – с 55 до 85 мм.

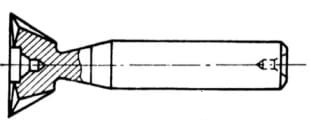

Ласточкин хвост	Инструмент по МН 407-65 с диапазоном диаметров 10 – 25 мм. Угол соответствует нормализации размеров паза.

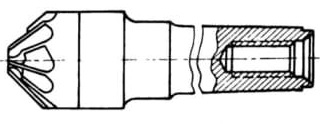

Для снятия фасок	Фрезы по МН 408-65 диаметром 20 – 40 мм и углами 60, 90 и 120 градусов.

Применяемое оборудование

Оборудование для фрезерования в углах имеет разную конфигурацию. Обычно, оно используется при работе с 3-осевыми станками. Оснастка представлена синусными тисками, обеспечивающими высокую точность регулировки наклона.

Базовый набор операций по изготовлению изделия включает:

Тип операции	Изображение	Тип операции	Изображение
Обмерка эталонной детали		Выборочный контроль шаблоном
Размещение заготовки на синусных тисках с последующей обработкой		Полный контроль профиля

Количество операций на втором этапе зависит от специфики детали. В данном случае выполняется 4 процедуры.

Тип операции	Изображение	Тип операции	Изображение
Множественная обработка концевой фрезой		Обработка концевой фрезой
Обработка грибковой фрезой		Промежуточный контроль качества

Одиночные операции

Угловое фрезерование не всегда сопровождает весь цикл производства. Как правило, с его помощью выполняется разовая операция с участием угловой фрезы.

Для каждого типа обработки предусмотрена своя схема.

Выполняемая операция	Схема подачи инструмента	Выполняемая операция	Схема подачи инструмента
Подготовка сопряженных наклонных плоскостей		Формирование зубьев фрезы
Формирование канавок на коническом корпусе		Подготовка зубьев муфты
Подготовка стружечной канавки			Равносторонние	Наклонные
