Фрезерование отверстий и карманов

Фрезерование отверстий

При фрезеровании отверстий на фрезерном станке используется метод винтовой интерполяции. Он предполагает спиральное перемещение оснастки и равномерное удаление материала с рабочей поверхности. Это позволяет работать с широким диапазоном диаметров, не меняя номенклатуру фрез.

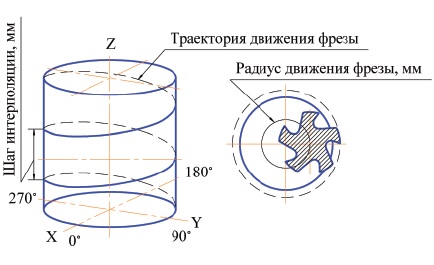

Рис. 1 Фрезерование отверстий методом винтовой интерполяции

Фрезы для фрезерования отверстий имеют концевое исполнение, нередко используются со вспомогательным инструментом. Так, для получения проема «ласточкин хвост», выполняются следующие действия.

Операция	Изображение	Операция	Изображение
Формирование базового отверстия погружением концевой фрезы		Замена концевой фрезы на «ласточкин хвост», обработка одной из частей проема.
Расширение проема методом винтовой интерполяции		Завершающая обработка оставшейся поверхности.

Фрезерование отверстий концевой фрезой имеет ряд преимуществ перед сверлением:

• работа без смены инструмента;
• высокое качество обработки поверхности;
• возможность формирования ступенчатых отверстий;
• лучшая прогнозируемость операции.

Получаемые проемы отличает небольшая шероховатость и малая погрешность в размерах.

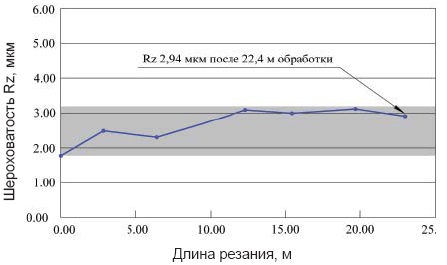

Рис. 2 Уровень шероховатости при сверлении методом винтовой интерполяции

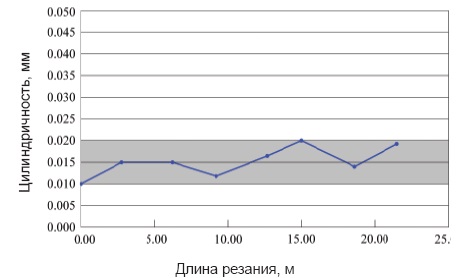

Рис. 3 Точность при сверлении методом винтовой интерполяции

Обработка существующих отверстий

Кроме первичного фрезерования внутренних и наружных отверстий возможна их доработка. Действие включает растачивание и изменение геометрии. В первом случае выполняются следующие операции.

Операция	Изображение	Операция	Изображение	Операция	Изображение
Размещение фрезы в существующем отверстии или проеме		Расширение диаметра методом винтовой интерполяции		Погружение инструмента на требуемую глубину и его последующее извлечение

Способ подходит для глухих и сквозных отверстий, востребован при подготовке ступенчатых проемов. В случае с изменением геометрии проводятся аналогичные процедуры.

Операция	Изображение	Операция	Изображение	Операция	Изображение
Погружение фрезы в целевой проем		Поверхностное изменение геометрии		Погружение инструмента на заданную глубину и создание требуемого профиля

Фрезерование карманов

Фрезерование карманов -- более сложная процедура. Она требует разработки объемной маршрутной карты, отвечающей ГОСТ 3.105-74. В документе раскрываются следующие аспекты:

• последовательность действий;
• окончательные и промежуточные размеры детали;
• требования к шероховатости поверхности;
• перечень используемой оснастки;
• количество проходов и прочие аспекты.

При фрезеровании карманов выполняются следующие операции.

Операция	Изображение	Операция	Изображение	Операция	Изображение
Фрезерование горизонтальной плоскости		Фрезерование уступов		Фрезерование наклонных плоскостей
Обработка поверхности детали со сложной геометрией		Фрезерование скосов парных выступающих частей		Фрезерование скосов цельной прямоугольной детали
Фрезерование торцевых стенок		Корректирующее выравнивание поверхности		Подготовка углублений
Фрезерование проема		Формирование одиночных выступов		Создание Т-образных пазов
Фрезерование паза		Фрезерование угловых участков		Создание паза «Ласточкин хвост».
Подготовка фасонного выступа		Работа с фасонной поверхностью		Фрезерование кругового контура

По завершении процедур оценивается качество обработки. При необходимости корректируются размеры и степень шероховатости.

Применяемый инструмент

При проведении работ используются цельные и корпусные фрезы. Первые представлены монолитным многолезвийным инструментом заданной формы, вторые -- сборной оснасткой. Последняя комплектуется твердосплавными пластинами. Они позволяют изменять геометрию режущей части и устанавливать новые элементы взамен изношенных. Ознакомиться с полным спектром пластин поможет наш каталог.
