Что такое плашка?

Что такое плашка и для чего она применяется

Плашка — это распространенный инструмент, предназначенный для нарезания внешних резьб и их калибровки. При помощи этих приспособлений изготавливают трубы, стержни, болты, шпильки, а также иные детали и изделия.

Фотография №1: Плашка

Конструкция плашки

По конструкции плашка напоминает большую гайку круглой формы. По центру расположено отверстие с режущими кромками. На ней имеются витки (8–10 шт.). Они различаются по остроте заточки.

2–3 витка — заборная часть. Эти витки заточены максимально остро. Остальные (6–7 шт.) — калибрующая часть. Эти витки нужны для удаления стружки при нарезании резьб.

Изображение №1: 1 — заборная часть; 2 — калибрующая часть; 3 — стружечная канавка

Чем плашка отличается от лерки

Новички в слесарном деле часто спрашивают, что такое лерка и чем она отличается от плашки. Сейчас — ничем! Ранее существовало следующее условное деление.

Плашками называли регулируемые инструменты больших диаметров, а лерками — неразборные аналоги, предназначенные для нарезания высокоточных резьб. Сейчас этого деления не существует. Все приспособления называют плашками.

Фотография №2: Плашка и лерка — это один и тот же инструмент

Виды плашек, применяемых в слесарном деле

В слесарном деле применяют различные виды плашек. Их классифицируют по трем основным критериям.

Конструкция

Для нарезания резьб применяют круглые, раздвижные и разрезные лерки.

1. Инструменты первого типа — это стандартные плашки, которые представляют собой цельные кольца. Они имеют высокую жесткость. Резьба, нарезанная при помощи круглой лерки, имеет высокую точность.
2. Разрезные плашки имеют поперечные разрезы. Заготовки при нарезании резьб такими лерками фиксируются менее надежно. Из-за этого ухудшается точность. Отклонения варьируются в пределах от 0,1 до 0,3 мм. Такие плашки используют для изготовления деталей и изделий, которые не применяются в ответственных соединениях.
3. Раздвижные модели имеют квадратную форму и состоят из двух частей. Они устанавливаются в клуппы и фиксируются. Такие плашки максимально удобны в использовании. При помощи специального винта можно регулировать диаметр резьбы.

Фотография №3: Раздвижные плашки

Тип нарезаемой резьбы

По этому критерию лерки делятся на 6 групп.

1. Метрические плашки. Применяются в слесарном деле чаще всего. С их помощью нарезают самые распространенные метрические резьбы с треугольным профилем на шпильках, болтах и иных разновидностях крепежа. Угол резьбы — 60°. Метрические лерки маркируются буквой «М».

2. Трапециевидные плашки. Имеют маркировку Tr. Эти инструменты применяют для нарезания специальных резьб на деталях, которые используются в подвижных механизмах.

3. Дюймовые плашки. Их применяют для нарезания дюймовых резьб различных типов, которые используются в таких странах, как США, Канада и Великобритания. Маркировка BSW/BSF означает, что резьба имеет крупный профиль с углом при вершине в 55°. Лерки UNC/UNF предназначены для получения американских унифицированных резьб. У них угол при вершине равен 60°.

4. Конические плашки. Маркируются буквой «К». Применяются для получения резьб конического типа. Эти инструменты имеют удлиненные заборные части, что позволяет нарезать резьбу по всей длине заготовки. Угол при вершине — 60°.

5. Трубные плашки. Используются для нарезания резьб на трубах и запорно-регулирующей арматуре. Маркируются буквой G. Трубными плашками нарезают дюймовые резьбы.

6. Конические трубные плашки. Маркируются буквой R. У таких лерок угол заборного конуса может варьироваться от 30 до 55°. При помощи таких плашек нарезают резьбы на детали, используемые в водопроводах высокого давления.

Фотография №4: Дюймовая плашка

Направление нарезаемой резьбы

Плашки бывают правыми и левыми. Первые используют чаще всего. С их помощью нарезают обычные резьбы по часовой стрелке на различные крепежные элементы. Левые плашки применяют гораздо реже. С их помощью изготавливают детали вращательных механизмов. Резьба нарезается против часовой стрелки.

Материалы для изготовления плашек

Плашки изготавливают из сталей марок Р18, Р6М5К8, Р5М5, 9ХС, ХВСГВ и др., а также твердых сплавов. Выбор производится в зависимости от материала заготовки, на которую нужно нарезать резьбу.

Материалы для изготовления плашек

Класс точности резьбы определяет ее соответствие эталонным размерам. Чем выше показатель, тем качественнее и герметичнее резьба. Выделяют три класса.

• Точный. Резьба высокого класса точности используется при производстве ответственных деталей. Как правило, она не наносится плашками. Резьбонарезные операции выполняются посредством станков с ЧПУ и профильного инструмента. Получаемые витки подвергаются тщательному контролю.
• Средний. Резьба среднего класса востребована в массовом производстве. Она обозначается 6G и 6E. Класс точности продукции – А или В. При подготовке подобной резьбы стоит использовать соответствующий плашкодержатель и резьбонарезной инструмент. Особое внимание уделяется допуску.
• Грубый. Резьба минимальной точности. Плашки для ее подготовки имеют обозначение 8G и 8Е. Получаемые соединения требуют дополнительной герметизации, не подходят для формирования ответственных конструкций. Они являются неплохим решением при ремонте, монтаже и прочих операциях в полевых условиях.

Правильный подбор класса точности позволит получить соединение с требуемыми характеристиками, обеспечит быстрое и качественное выполнение работ.

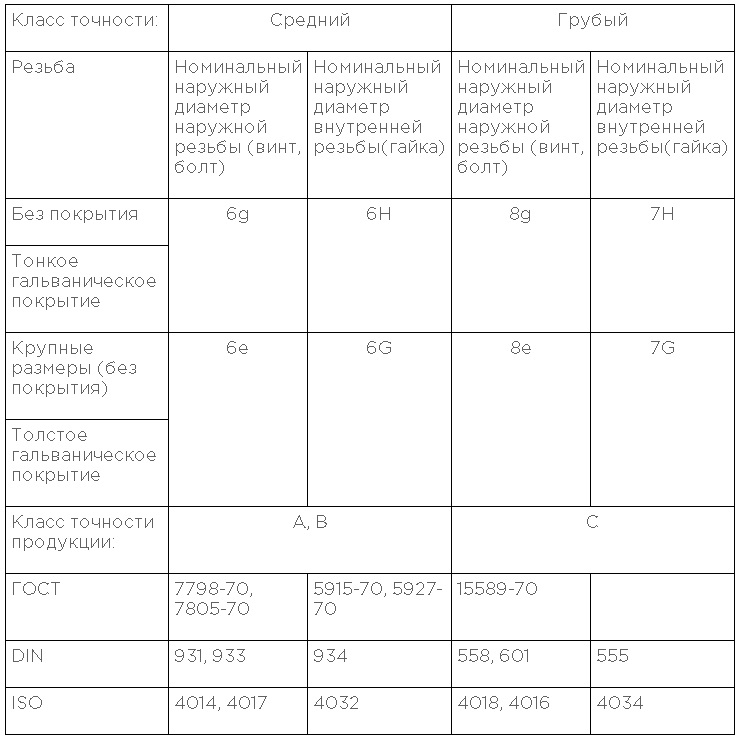

Таблица классов точности для наружной и внутренней резьбы

При подготовке резьбовых соединений различного класса точности рекомендуется использовать наборы плашек. Они содержат инструмент нескольких диаметров и классов, позволяют выполнять комплексные процедуры.

Фотография №5 Стандартный набор плашек

Предпросмотр

980.40 ₽

32 шт.

Набор плашек шестигранных М3-М10 9ХС (6 шт)

105013

Предпросмотр

966.25 ₽

100 шт.

Набор плашек М3-М12, 8 предметов Сибртех

111055

77309

Предпросмотр

1 075.20 ₽

Нет на складе

Набор плашек М3-М12 (8 шт) в блистере, вороток в комплекте

105022

00000033658

Предпросмотр

3 580.80 ₽

Нет на складе

Набор плашек шестигранных М14-М24 9ХС (6 шт)

105011

Как нарезать резьбу при помощи плашки

Для нарезания резьбы при помощи плашки вам понадобится плашкодержатель или клупп. Это похожие инструменты. С принципом их работы вы разберетесь без проблем.

Фотография №6: Плашкодержатель

Процесс нарезания резьбы при помощи плашки делится на 3 этапа.

1. Подготовка.
1. Снимите с заготовки фаску под углом в 45°. Это облегчит процесс нарезания.
2. Закрепите заготовку в тисках в строго вертикальном положении.
3. Установите плашку в плашкодержатель.
2. Получение первых витков.
1. Аккуратно поднесите плашку к заготовке.
2. Сделайте как минимум два оборота по направлению резьбы.
3. При этом нажимайте на плашкодержатель, чтобы плашка врезалась в металл.
3. Продолжение и завершение процесса.
1. Продолжайте нарезать резьбу по такому принципу: 2–3 оборота вперед и пол-оборота назад.
2. Контролируя перпендикулярное расположения плашки, получите нужное количество витков.
3. Снимите инструмент, раскрутив плашкодержатель в обратную сторону.
4. Проверьте качество нарезанной резьбы при помощи ответной детали с соответствующей резьбой.

Изображение №2: Нарезание резьбы при помощи плашек

Обратите внимание! Весть процесс нарезания резьбы должен проводиться с применением смазывающе-охлаждающей жидкости. Можно использовать моторное масло, солидол или специальные смазки.
