Бесшкальные приборы используют сотрудники ОТК, монтажники, слесари и прочие специалисты, работающие с твердыми материалами. Инструмент различается назначением и исполнением, представлен в нескольких вариациях.
Лекальные линейки
Лекальные линейки – бесшкальный инструмент для оценки прямолинейности поверхностей. Работы выполняются методом световой щели, проводятся при ремонте и монтаже.
Продукция изготавливается в соответствии с ГОСТ 8026-92, имеет длину 200 и 300 мм. Класс точности изделий – 0 или 1. Отклонение в первом случае – 1,6 мкм, во втором – 2,5 мкм.

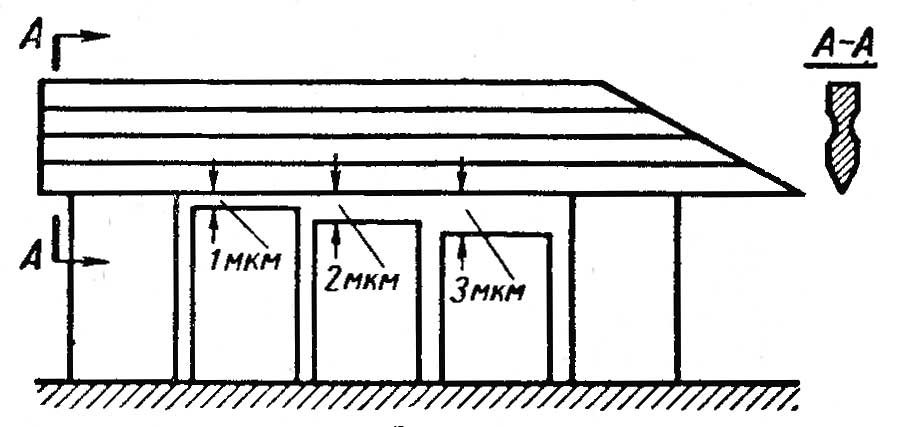

Рис. 1 Принцип работы лекальной линейки
Действующие нормативы предполагают наличие следующих типов линеек.
| Обозначение | Описание | Изображение |
| ЛД | С двусторонним скосом |
|
| ЛТ | С тремя рабочими гранями (трехгранная) |
|
| ЛЧ | С четырьмя рабочими гранями (четырехгранная) |
|
| ШП | Прямоугольного сечения. Для продуктов в хромированном исполнении в маркировку добавляется буква Х. |
|
| ШД | Двутаврового сечения. |
|
| ШМ | Линейки с широкой рабочей поверхностью типа мостик. |
|
| ШМ-ТК | Инструмент с широкой рабочей поверхностью типа трапеция. |
|
| УТ | С тремя рабочими гранями |
|
Многие инструменты снабжены теплоизолирующими накладками. Они предотвращают тепловое расширение материала при проведении работ.
Поверочные плиты
Стационарный инструмент для бесшкальных измерений. Посредством плит проверяется качество обработки поверхности, выявляются линейные отклонения. Продукция незаменима при производстве деталей машин и оценке качества ремонтных работ. Возможно использование изделий как юстировочного инструмента и базовой поверхности.

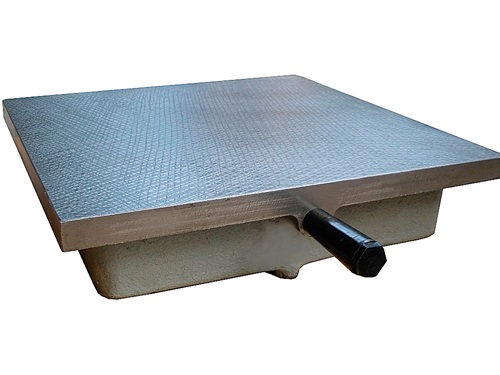

Рис. 2 Поверочная плита
Плиты производятся в соответствии с ГОСТ 10905-86, их габариты варьируются от 250х250 мм до 2 500х1 600 мм. Доступный класс точности: 000, 00, 0, 1, 2 и 3. Решения 3 класса используются как разметочные, участвуют в сборочных и подготовительных операциях.
Рис. 3 Разметочная плита
В роли разметочных плит могут выступать восстановленные изделия. Им присваивается класс точности 4 и 5, недоступный новым продуктам.
Производители предлагают плиты в 5 исполнениях.
- Исполнение 1. Чугунные плиты с ручной шабровкой рабочей поверхности.
- Исполнение 2. Чугунные плиты, обработанные механическим способом.
- Исполнение 3. Гранитные плиты без боковых захватов с нормированными доступами по перпендикулярности.
- Исполнение 4. Гранитные плиты с 2 боковыми захватами.
- Исполнение 5. Гранитные плиты с 4 боковыми захватами.
Продукция в 4 и 5 исполнении выпускается под заказ по индивидуальному проекту. Размеры изделий определены действующим стандартом.
Таблица 1. Типоразмеры, исполнение и класс точности поверочных плит
Синусные линейки
Синусные линейки предназначены для работы с углами. Изделия соответствуют ГОСТ 4046-80, подходят для поверочных и монтажных операций.

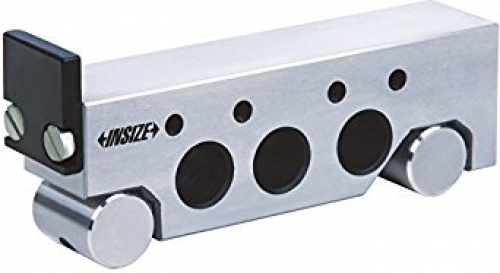

Рис. 4 Синусная линейка
Резьбовые шаблоны
Резьбовые шаблоны – измерительный инструмент, позволяющий определить параметры резьбы и оценить ее качество. Изделия поставляются в виде набора пластин. Каждая имеет эталонный профиль резьбы, прикладываемый к целевой поверхности. Определение параметров резьбового соединения осуществляется путем подбора подходящей пластины.

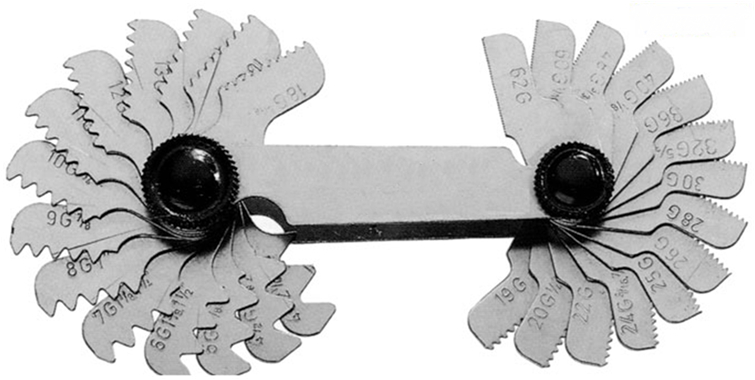

Рис. 5 Резьбовой шаблон
Продукция изготавливается по ГОСТ 519-77, представлена в двух вариациях: для метрической и дюймовой резьбы. Нередко встречаются комбинированные решения, совместимые с обоими типами соединений.
Радиусные шаблоны
Посредством радиусных шаблонов измеряется степень кривизны поверхности. Изделия соответствуют ГОСТ 4126-66, работают с выступами и впадинами в диапазоне 1 – 25 мм.
Производители предлагают три группы продуктов.
- Шаблон №1 – от 1 до 6 мм.
- Шаблон №2 – от 8 до 14 мм.
- Шаблон №3 – от 15 до 35 мм.
Каждый набор содержит до 6 пластин с вогнутыми закруглениями и до 16 пластин с выгнутыми. Шаблоны широко используются слесарями и работниками ОТК.

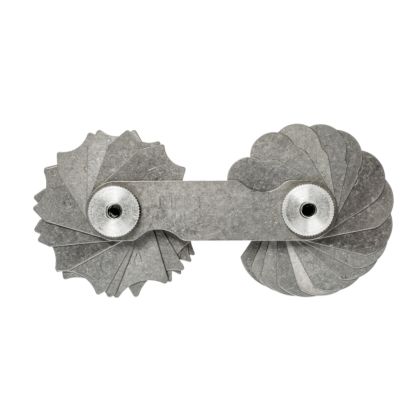

Рис. 6 Радиусный шаблон
Поверочные угольники
Универсальный инструмент для работы с прямыми углами. Изделия изготавливаются по ГОСТ 3749-77, подходят для сборочных и поверочных операций. Ознакомиться с ассортиментом продуктов и получить рекомендации по их подбору поможет статья «Как выбрать угольник» на нашем сайте.

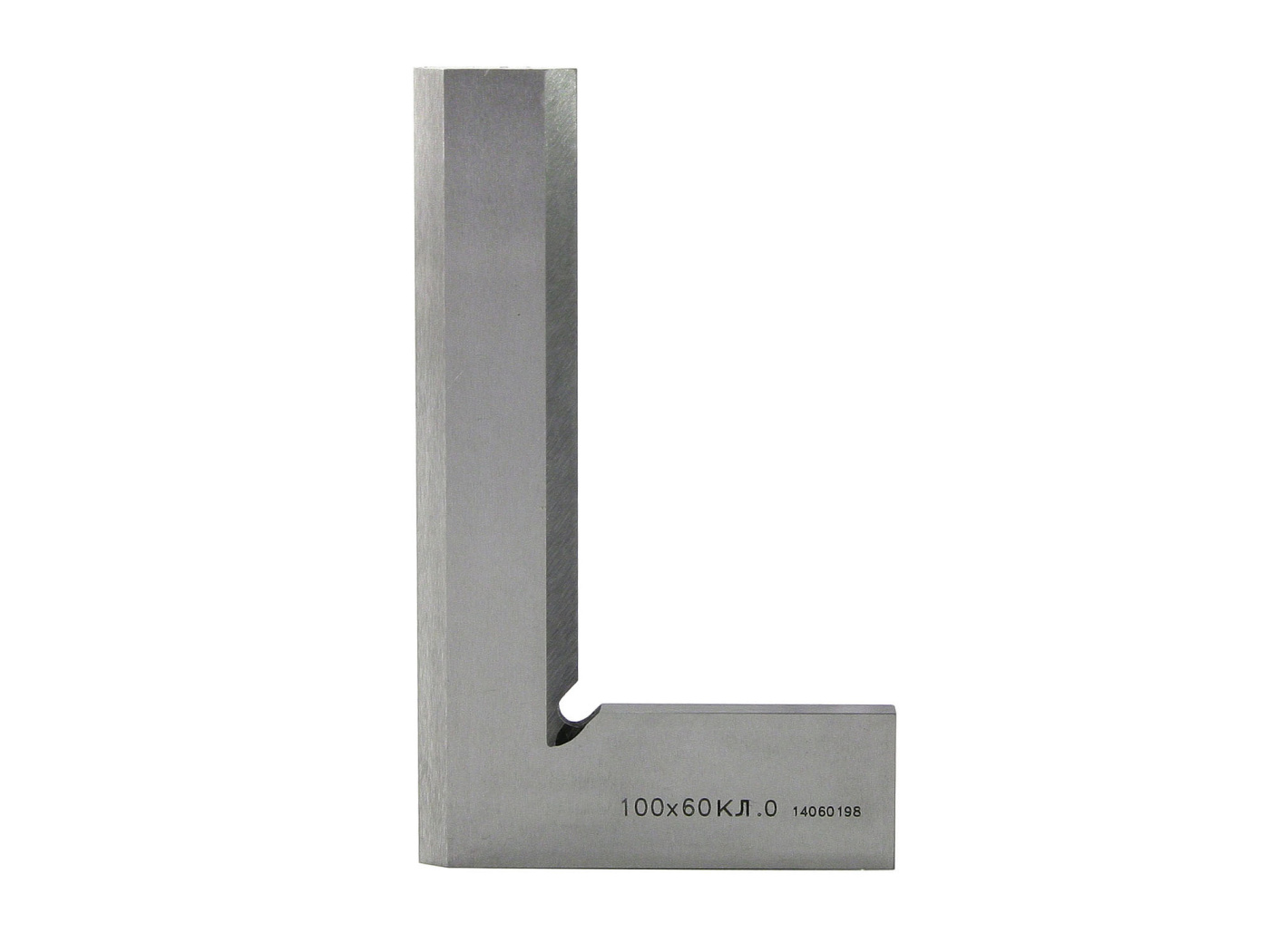

Рис. 7 Угольник поверочный
Уровни
Уровень представлен плоским инструментом прямоугольной формы. В его центральной части присутствует прозрачная колба с жидкостью и пузырьком воздуха. Перемещение последнего позволяет определить наклон поверхности, выявить дефекты при сборке конструкций и обработке заготовок.

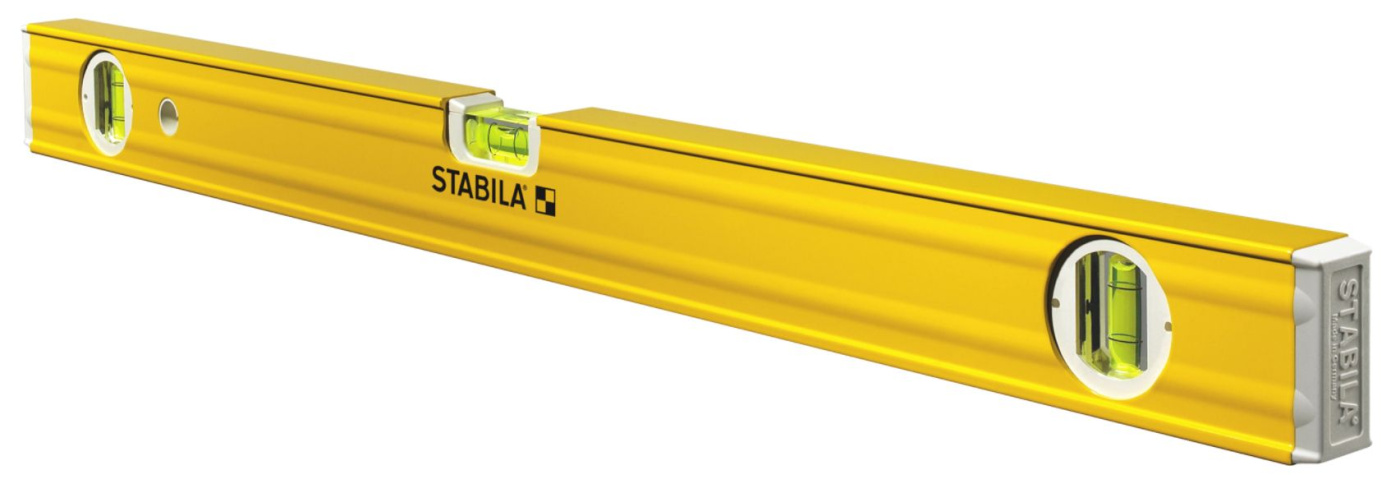

Рис. 8 Уровень пузырьковый
Аналогом пузырькового решения является лазерный уровень. Это бесшкальный контрольный инструмент, проецирующий лазерный луч на целевую поверхность. В результате выявляются отклонения и корректируются позиции деталей.
Рис. 9 Лазерный уровень
Щупы
Щупы производятся по ГОСТ 882-75, предназначены для определения величины зазоров. Средняя длина изделий составляет 10 см, толщина варьируется от 0,02 до 1,0 мм.

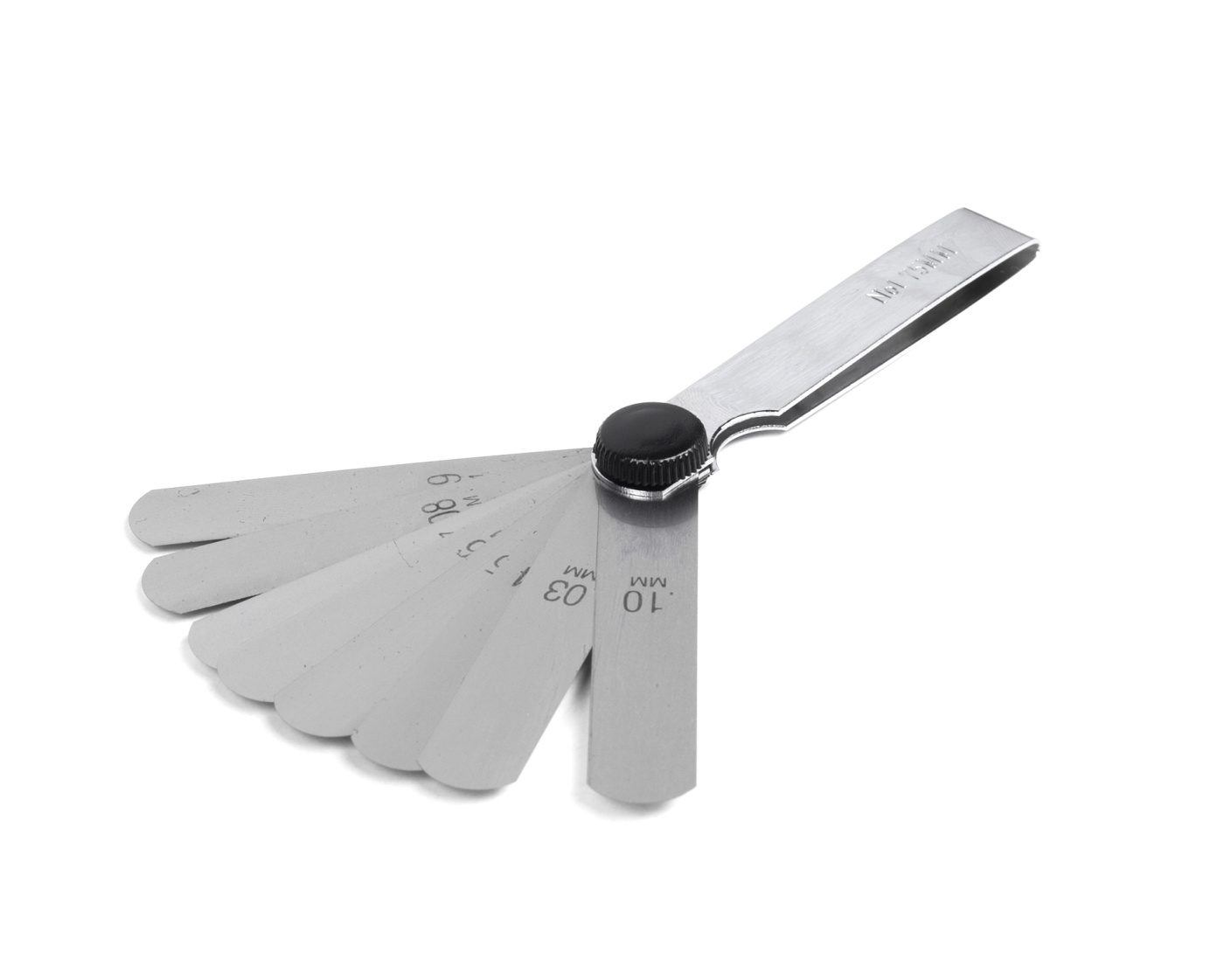

Рис. 10 Щупы
Щупы поставляются в наборах. Действующий стандарт предусматривает наличие 4 комплектаций. Каждая из них подходит для решения определенных задач.

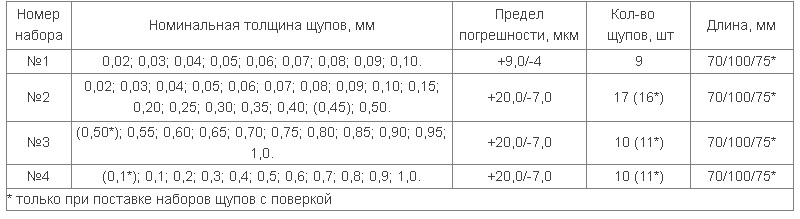

Таблица 2. Наборы щупов и их характеристики
Калибры
Калибры являются средством контроля сопрягаемых плоскостей. Инструмент соответствует ГОСТ 27284-87, востребован при проверке отверстий, изготовлении валов, оценке качества подготовки поверхностей и т.д. Получить исчерпывающие сведения о продукте поможет наша статья: «Классификация калибров для контроля деталей: особенности измерительного инструмента и ГОСТы».
Рис. 11 Набор калибров
Образцы шероховатости
Образцы шероховатости – бесшкальные измерительные приборы, соответствующие ГОСТ 9378-93. Изделия имеют известные параметры шероховатости, выступают в роли эталонов. Они помогают оценить качество обработки плоскостей, задействуются при изготовлении деталей с плотным контактом.

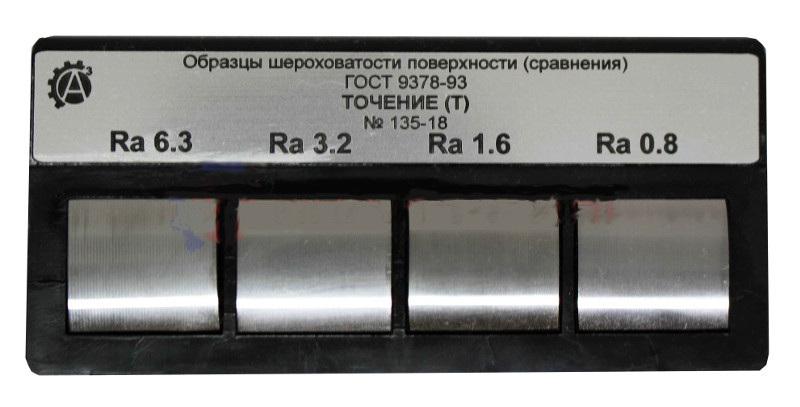

Рис. 12 Набор с образцами шероховатости
Содействие в подборе подходящего набора оказывают таблицы образцов. Они содержат сведения о классе чистоты поверхности, высоте неровностей, длине изделий и прочих показателях.

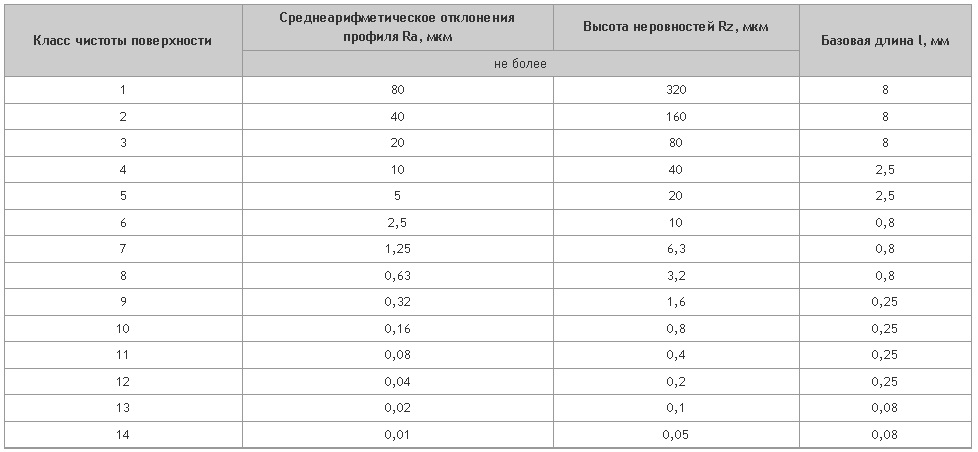

Таблица 3. Классификация пластин
