Какова задача балансировки
Цель балансировки инструмента – равномерно распределить его массу вокруг оси вращения шпинделя. Если одна часть перевесит другую, сместится центр тяжести, а за ним и оснастка. В дальнейшем появятся не только перечисленные проблемы, но и сложности с геометрией заготовок: значительно возрастет вероятность нецилиндричности, некруглости и огранки.
|
Тип дефекта |
Изображение |
Тип дефекта |
Изображение |
Тип дефекта |
Изображение |
|

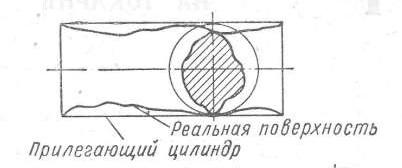

Нецилиндричность |
Нецилиндричность
|
Некруглость |
Некруглость
|
Огранка |
Огранка
|
|
Огранка
|
Также возможны погрешности формы в продольном сечении.
|
Тип дефекта |
Изображение |
Тип дефекта |
Изображение |
Тип дефекта |
Изображение |
|
Конусообразность |
Конусообразность
|
Бочкообразность |
Бочкообразность
|
Седлообразность |
Седлообразность
|
Виды дисбалансов
Выделяют статический, динамический и моментный дисбаланс. В первом случае одна часть инструмента тяжелее остальных, при этом имеется смещение центра тяжести без отклонения от оси. Во втором – вес распределен неравномерно по длине оснастки, но разнонаправленно смещена ось вращения. В третьем – есть проблемы с позиционированием: одна часть находится ближе к шпинделю, чем другая, что приводит к пересечению оси вращения и оси инерции с последующим скручиванием корпуса.
Методы предотвращения дисбаланса
Нарушению балансировки препятствует:
- тщательный осмотр инструмента на предмет повреждений;
- использование ровных цанг, держателей и втулок;
- своевременная очистка оснастки;
- поддержание заводской балансировки.
Кроме того, нужно прикладывать рекомендуемые усилия при протяжке винтов и регулярно проводить балансировку при смене инструмента.
Этапы балансировки
Балансировочные работы включают 4 этапа:
- Первичная коррекция. Устранение отклонений, заметных без измерений, например, очистка поверхности от загрязнений.
- Прецизионная настройка. Калибровка оснастки на балансировочном стенде. Оборудование имитирует рабочие условия и выявляет отклонения, используя датчики. Последние подсказывают, в каком месте нарушен баланс и как его устранить.
- Корректировка показателей. Следуя полученным рекомендациям, специалист размещает кольца и грузы, нивелируя отклонения инструмента.
- Проверка. Тестирование откалиброванной оснастки. Если проблемы не устранены, процедура повторяется снова.
По завершении балансировочных мероприятий инструмент передается на предприятие.
