Ассортимент динамометрических ключей: назначение, исполнение, особенности использования

Назначение динамометрического ключа

Прежде чем перейти к выбору динамометрического ключа, стоит определиться с его назначением. Инструмент предназначен для протяжки резьбовых соединений с возможностью контроля величины прикладываемых усилий. С его помощью решают следующие задачи:

• ремонт транспортных средств;
• тонкая настройка технологического оборудования;
• монтажные и пуско-наладочные работы в рамках трубопроводов;
• обслуживание авиационной, железнодорожной и прочей техники.

Продукция получила широкое распространение в быту. Она позволяет работать без риска срыва резьбы и повреждения соединений.

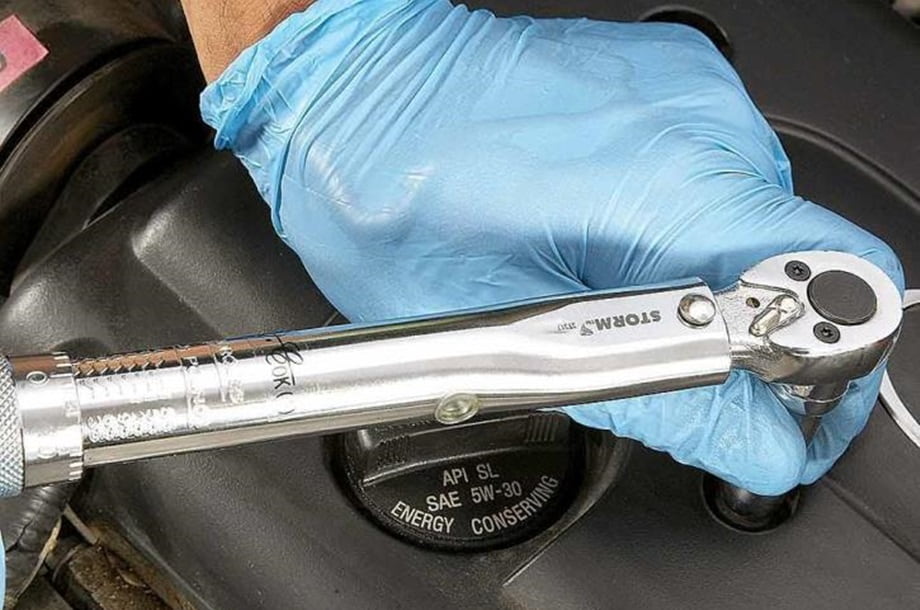

Рис. 1 Работа с динамометрическим ключом

Ассортимент доступных решений

Современные производители предлагают широкий спектр ключей. Изделия различаются функционалом и параметрами эксплуатации, представлены в следующих вариантах.

Тип динамометрического ключа	Изображение	Тип динамометрического ключа	Изображение

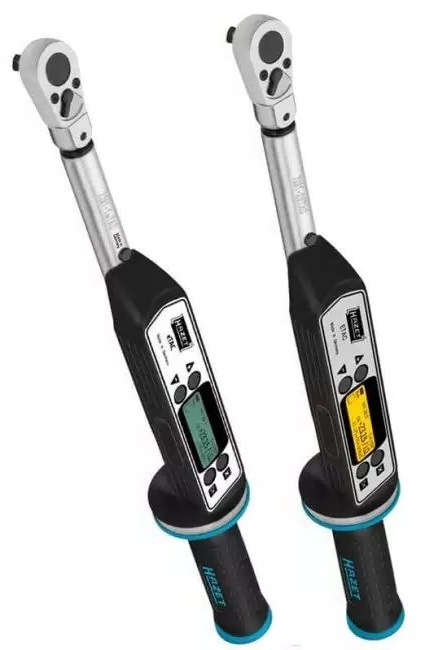

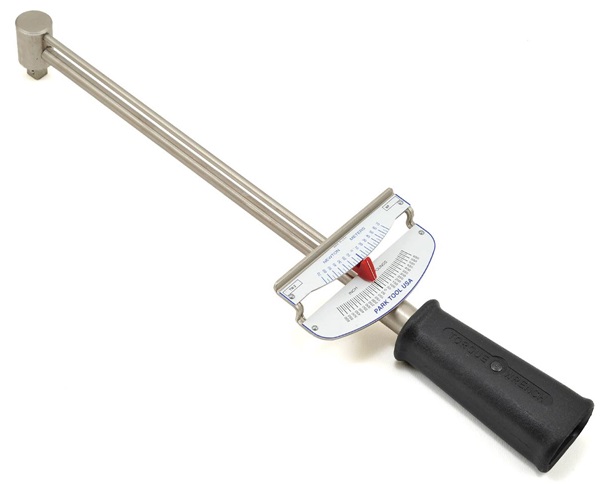

Ключи стрелочного типа с линейной измерительной шкалой и соответствующим индикатором.		Электронные динамометрические ключи с блоком управления. Последний оснащен информативным дисплеем и функциональными клавишами. Мастер может установить предельные усилия, а также отслеживать текущие показатели в процессе работы. Возможна комбинация разводной + динамометрический ключ в электронном исполнении.	Со сменными головками

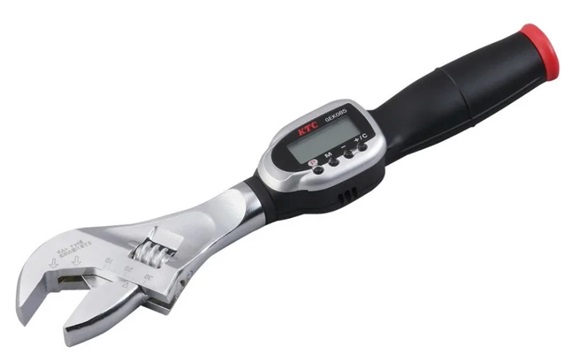

			С разводным ключом

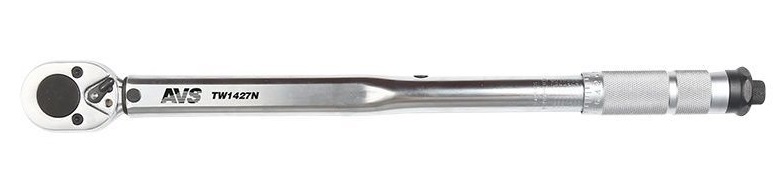

Щелчковые ключи с защитным шарнирным механизмом. Они предотвращают приложение избыточных усилий, издают характерный щелчок при достижении нужного момента затяжки. Инструмент может оснащаться сменными головками и классическим рожковым ключом.	Со сменными головками	Вспомогательная оснастка, устанавливаемая на классический инструмент. С ее помощью удается измерять прикладываемые усилия и контролировать момент затяжки.

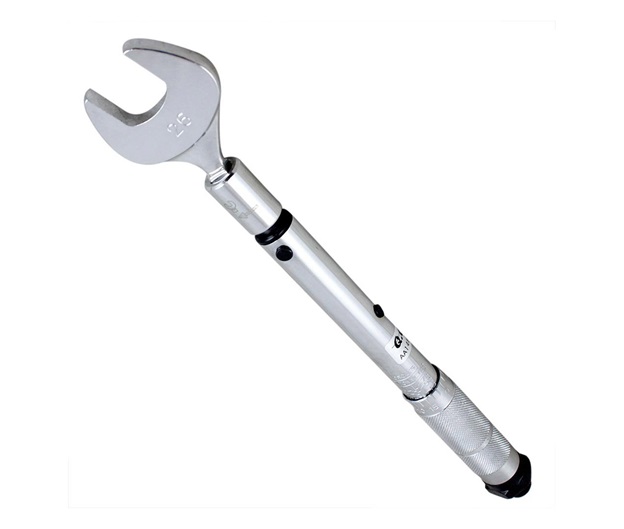

	С рожковым ключом

Качество и исполнение продукции регламентирует ГОСТ 33530-2015.

Как выбрать подходящий вариант?

Чтобы узнать, какой динамометрический ключ купить для ремонта, сборочных и монтажных работ, стоит обратить внимание на следующие нюансы.

Тип механизма

При проведении работ используются стрелочные, щелчковые и электронные приборы. Последние имеют меньшую погрешность измерений, однако являются одними из наиболее дорогих.

Каждое исполнение подходит для определенных задач.

• Щелчковые. Ключи для операций с наименьшей точностью, например, смены колес. Они просты в эксплуатации, не требуют источника питания, не содержат внешних подвижных элементов.
• Стрелочные. Решения, отображающие прилагаемые усилия в реальном времени. Оптимальный вариант для калибровочных и пуско-наладочных работ.
• Электронные. Высокоточный инструмент для взаимодействия с ответственными узлами. Они помогут установить ГБЦ, отрегулировать клапаны и выполнить аналогичные действия.

Для организации комплексных процедур стоит использовать несколько видов ключей. Например, в автомобильной мастерской будут уместны щелчковые и электронные инструменты.

Исполнение

По типу исполнения устройства делятся на профессиональные и промышленные. Промышленные решения более точные и прочные, имеют дополнительные регулировки, при этом они существенно дороже. Переплата за такой инструмент не оправдана при проведении бытовых операций.

Измерительный диапазон

В продаже представлены ключи с предустановленным и регулируемым усилием. Первый вариант не поддается настройке, второй – можно калибровать. Предустановленные модели подходят для серийного производства и типовых операций, например, конвейерной настройке стандартного оборудования.

Направление вращения

Большинство динамометрических ключей взаимодействует с левой и правой резьбой: для этого достаточно переключить флажок на головке. Однако, существует важное ограничение, связанное с сертификацией. Работа с левой резьбой может выступать как дополнительная опция, при этом ключ сертифицирован только на правую. В результате точность измерений по вспомогательной операции не подвергается поверке, что чревато существенными отклонениями.

Если работа с левой резьбой принципиально важна, стоит удостовериться, что инструмент имеет соответствующий сертификат. Данная информация представлена на сайте или упаковке.

Не последнее значение имеет качество исполнения инструмента. Мы рекомендуем приобретать продукцию от проверенных производителей. Это позволит получить изделия, отвечающие требованиям отраслевых стандартов, снизит риск ошибок при работе с соединениями.

Ознакомиться с информацией о ключе поможет упаковка. На ней указаны основные характеристики продукта, а также стандарт, по которому он произведен.

Рис. 2 Пример упаковки динамометрического ключа

На какие модели стоит обратить внимание?

Воспользовавшись предложением интернет-магазина «РИНКОМ», Вы сможете приобрести динамометрические ключи для решения различных задач.

Динамометрический ключ для клапанов шин

Компактный и недорогой инструмент, необходимый для протяжки ниппелей. Он позволяет качественно зафиксировать элемент, исключив стравливание воздуха при эксплуатации.

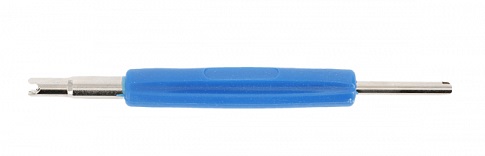

Рис. 3 Динамометрический ключ для клапанов шин

Щелчковый динамометрический ключ Матрикс

Универсальные щелчковые ключи для работы с различными насадками. Продукция под маркой Matrix отличается доступной ценой и значительным эксплуатационным ресурсом, подходит для профессионального и бытового использования.

Рис. 4 Динамометрический хромированный ключ

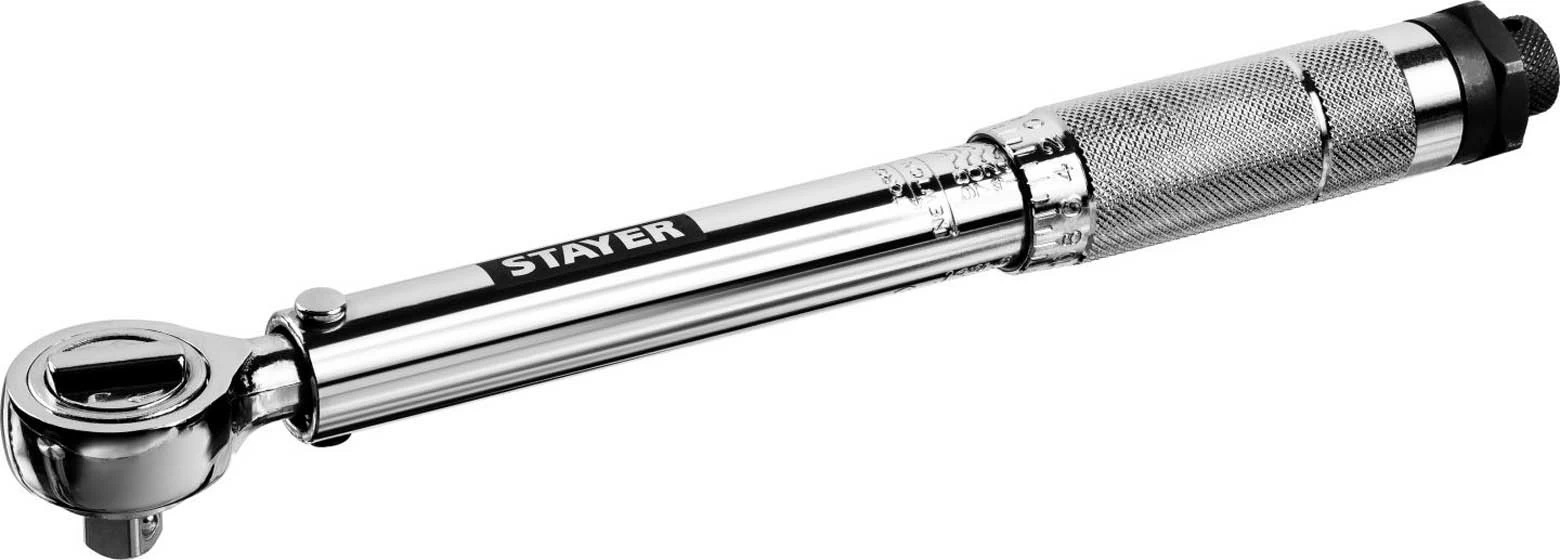

Динамометрический ключ Stayer

Аналог предыдущей модели. Инструмент выполнен в щелчковом исполнении, при этом имеет более удобную регулировку и усиленную накатку на рукояти. Ключ работает в диапазоне 14 – 112 Нм, предназначен для узлов с умеренными требованиями к моменту затяжки.

Рис. 5 Динамометрический хромированный ключ

Динамометрический ключ Зубр

Динамометрический ключ щелчкового типа от проверенного отечественного производителя. Инструмент позволяет выполнять операции в диапазоне 5 – 25 Нм, предназначен для точных работ в рамках малонагруженных узлов. Изделие поставляется в кейсе, что упрощает хранение и транспортировку.

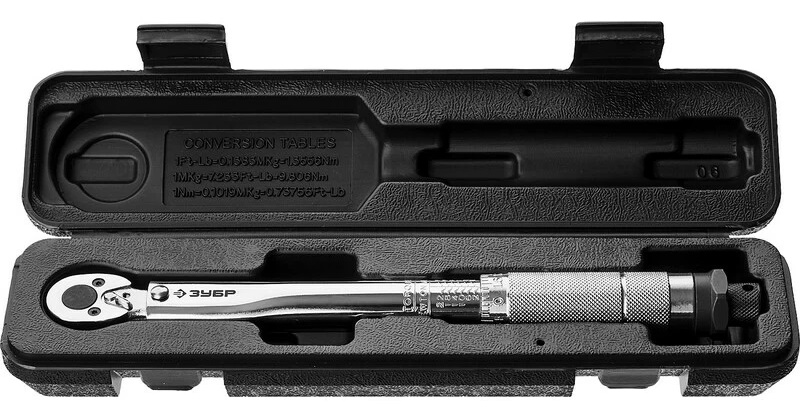

Рис. 6 Динамометрический хромированный ключ Зубр

Динамометрический ключ KRAFTOOL

Инструмент под популярным немецким брендом. Ключ ограничивает момент затяжки в интервале от 20 до 100 Нм, имеет дополнительную информационную шкалу на рукояти. Также к достоинствам изделия относится противоскользящая вставка и усиленный фиксирующий механизм со значительным ресурсом.

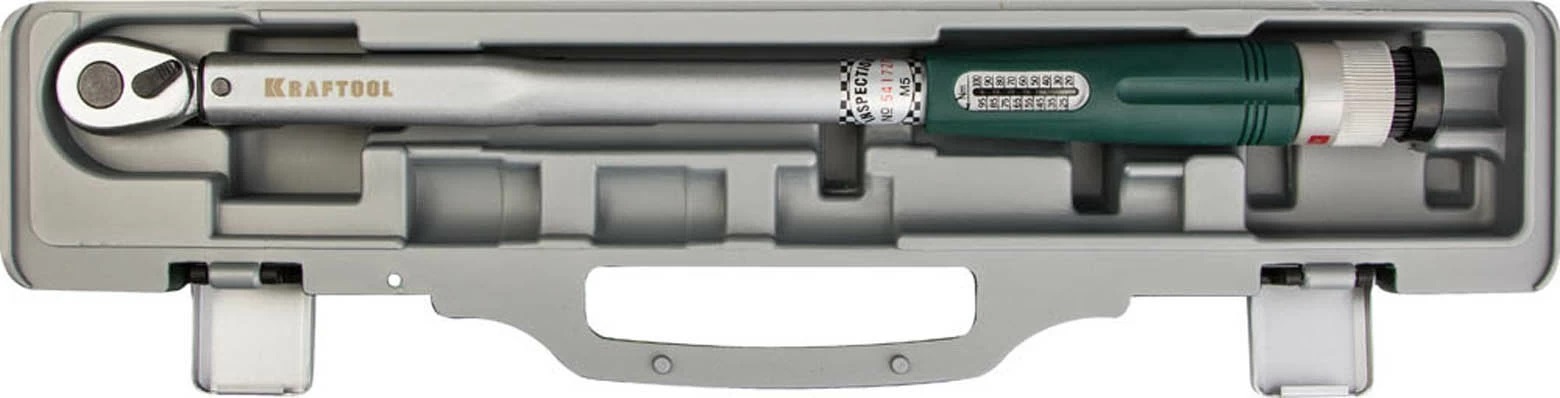

Рис. 7 Динамометрический хромированный ключ KRAFTOOL

Производитель предлагает улучшенную версию инструмента, оснащенную электронным блоком. Он поможет установить требуемые усилия, отследить интенсивность воздействия на узел, а также создать несколько программ для работы с различными соединениями.

Рис. 8 Динамометрический хромированный ключ KRAFTOOL с электронным блоком

Динамометрический ключ HOEGERT

Еще один немецкий инструмент для точной работы. Продукт имеет прочную эргономичную рукоять, легко читаемые шкалы и удобный фиксатор головок. Он обеспечивает быстрое выполнение работ в сложных пространственных положениях, помогает скорректировать усилия в пределах 20 – 120 Нм.

Рис. 9 Динамометрический хромированный ключ HOEGERT

Ремонтные комплекты

По мере эксплуатации инструмента ему может потребоваться обслуживание. Справиться с задачей помогут ремонтные комплекты. Они позволяют заменить изношенные компоненты, восстановить функционал и точность работы ключа. Продукция имеет доступную цену, поставляется в полимерном кейсе или картонной коробке.

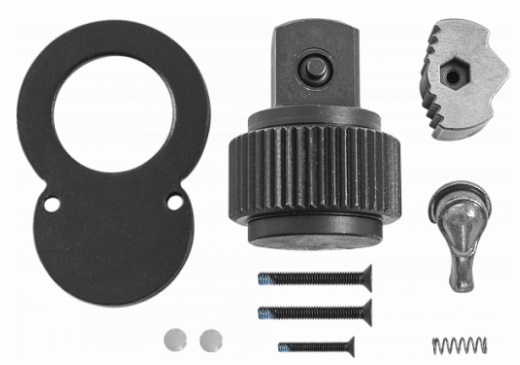

Рис. 10 Содержание базового ремонтного комплекта

Проверка динамометрического ключа

Поверку динамометрического ключа с высокой точностью обеспечивают профильные приборы. Они имеют разъем для контактной части инструмента, а также экран для отображения текущей нагрузки.

Проверка выполняется в следующем порядке.

• Установка требуемых усилий на рукояти или электронном блоке ключа.
• Подключение рабочей части инструмента к разъему прибора.
• Прокручивание ключа с приложением усилий.

Во время работы с инструментом прибор должен выдавать те же показания, что и ограничения на рукояти. Если полученные числа разнятся, ключ не допускается к эксплуатации.

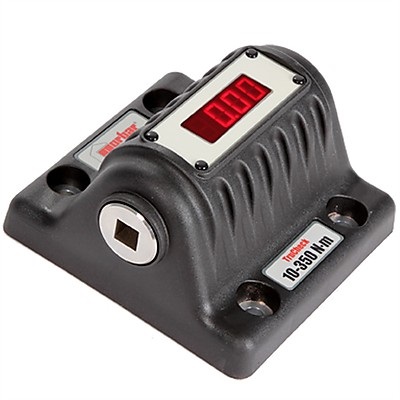

Рис. 11 Прибор для проверки динамометрических ключей

Подробно узнать о том, как пользоваться динамометрическим ключом, поможет наша пошаговая инструкция.
