Ассортимент деталей, получаемых точением

Для точения деталей применяется цельный и корпусный инструмент. Действие выполняется на станках с числовым и классическим управлением, предусматривает черновую и чистовую обработку.

Какие детали получают точением?

Использование современной оснастки обеспечивает точение конических и фасонных деталей, элементов цилиндрической и сложной формы. Каждая категория изделий имеет свою классификацию, особенности эксплуатации и производства.

Втулки

Значительная часть операций по токарной обработке связана с втулками. Мастера изготавливают детали на автоматах продольного точения либо используют классические станки. Изделия имеют центральное отверстие и осевую симметрию, используются при изготовлении подшипников, валов и прочих подвижных компонентов.

Посредством токарных станков изготавливают следующие виды втулок.

Тип втулки	Изображение	Тип втулки	Изображение
Гладкие, без дополнительных элементов		Конические в разрезном исполнении
С буртами
С фланцами		Усиленные антифрикционным сплавом
С отверстиями различной конусности		Свернутые тонкостенные с открытым швом

При массовом производстве втулок применяются токарно-револьверные станки. Они обеспечивают высокую производительность труда и точность операций.

Рис. 1 Обработка втулок на токарном револьверном станке

Работы проводятся в следующем порядке (рис.1):

1. Подрезание торца заготовки.
2. Предварительное развертывание.
3. Растачивание отверстия с последующим удалением фаски.
4. Сверление в рамках наружной поверхности.
5. Зацентровка.
6. Перемещение прутка на максимально возможную длину.
7. Отрезная операция.
8. Финишное развертывание.

При работе на классическом станке заготовка зажимается в патрон. Затем ей придается требуемая форма, снимаются фаски, и формируется сквозное отверстие. При необходимости выполняется финишная обработка, корректирующая размер и шероховатость.

Шкивы

Шкивы – осевые детали, изготавливаемые с участием токарных станков. Они обеспечивают передачу крутящего момента, как правило, используются с ремнями.

На токарных станках изготавливается широкий спектр шкивов.

Тип шкива	Изображение	Тип шкива	Изображение

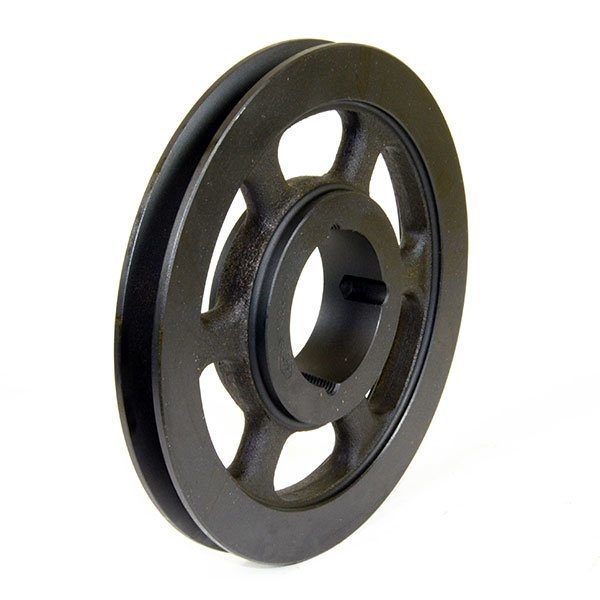

Для клиновых ремней		Для плоских ремней, без углублений

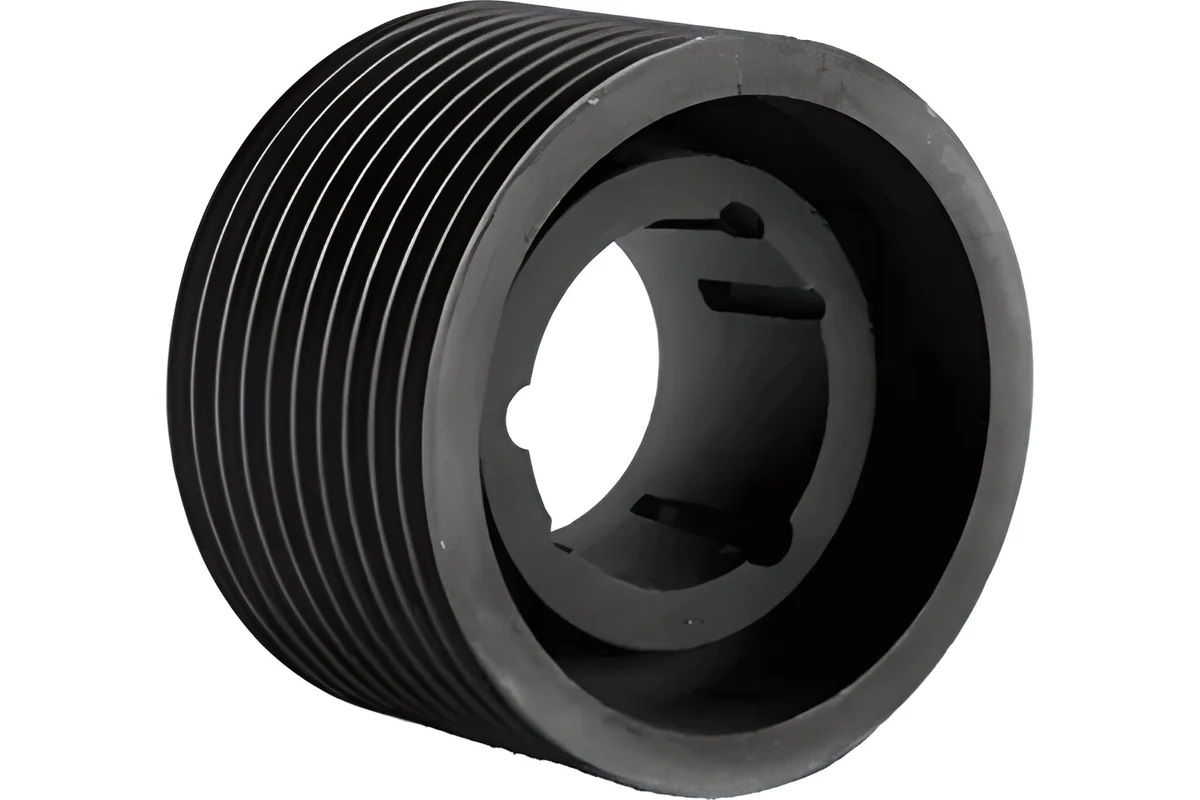

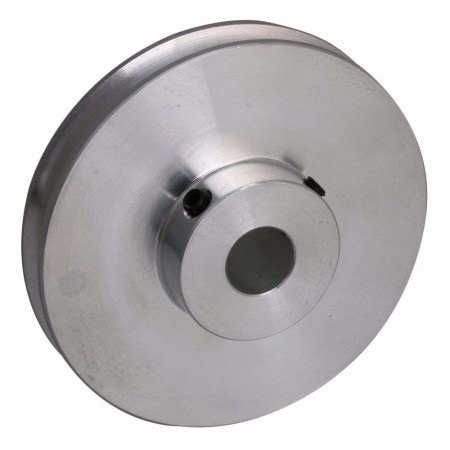

Для поликлиновых ремней с несколькими ручьями		Для круглых ремней с полукруглыми канавками

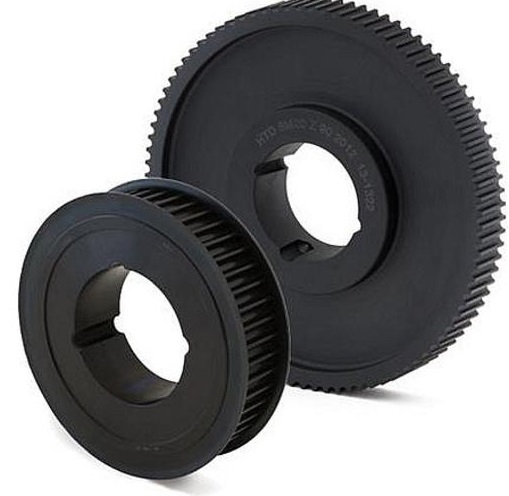

Для зубчатых ремней		Для вариаторных механизмов

Многие шкивы выпускаются на станках с ЧПУ ввиду минимальных ограничений по точности и сложности процедур.

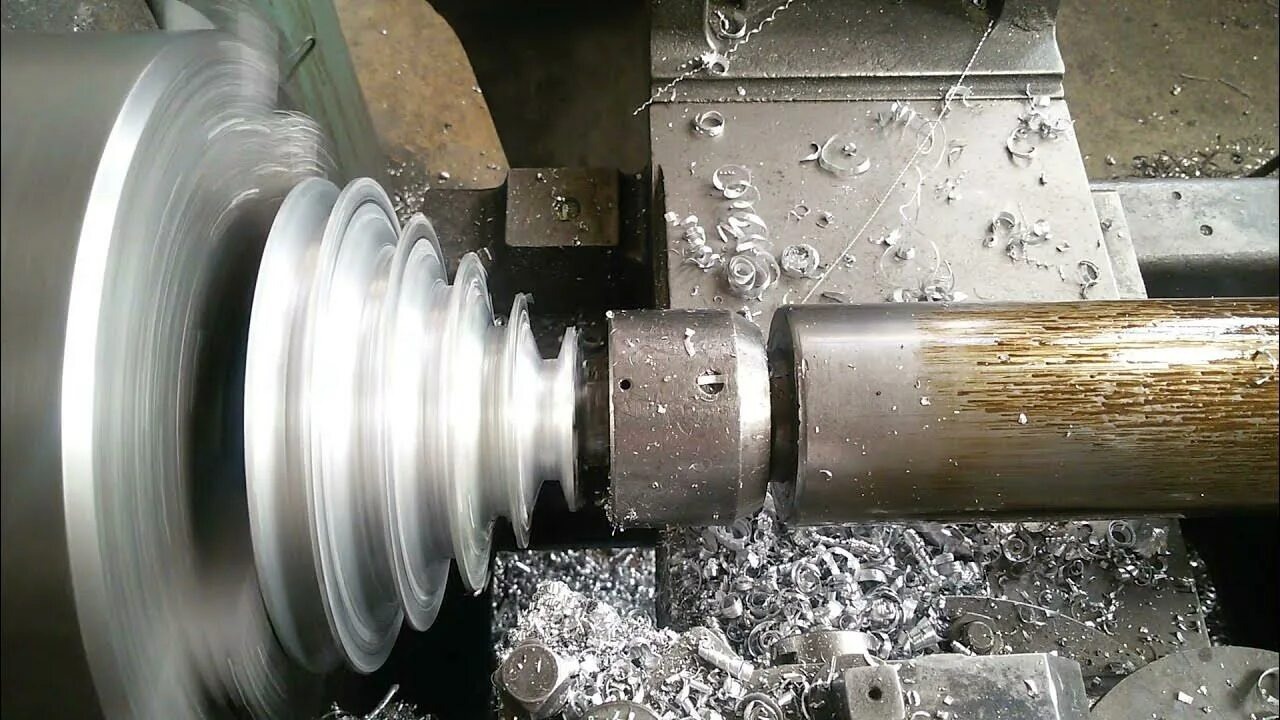

Рис. 2 Изготовление шкива на токарном станке

Валы и оси

Валы – осевые детали, принимающие и передающие крутящий момент. Изделия изготавливаются продольным точением, используются в машино- и станкостроении.

Вариативность настройки токарных станков позволяет работать с различными типами валов. Техника выполняет широкий спектр операций, формирует выступы, отверстия, пазы и прочие элементы.

Изготавливаемые изделия делятся на несколько категорий.

Тип вала	Изображение	Тип вала	Изображение
Ступенчатый	Симметричный	Полый вал с одним или несколькими отверстиями
	Асимметричный
Вал-шестерня		Торсион

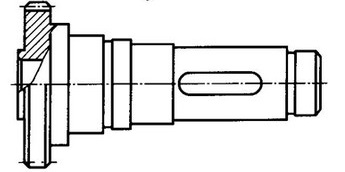

Вал-червяк		Вал с зубчатой полумуфтой

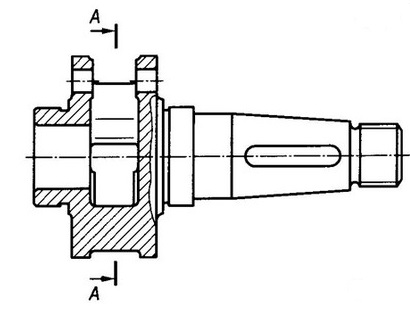

Эксцентриковый вал с ассиметричными компонентами		Вал-водило для планетарных передач	Основной вид	А-А
Трубный коренной вал		Полый коренной вал для электромашин

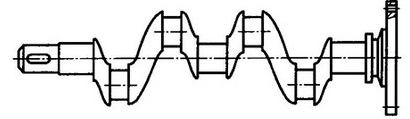

Вал-шпиндель станка		Коленчатый вал

При изготовлении коленчатых валов точение используется отчасти. Процедура сопровождается вспомогательными операциями с применением сопутствующего оборудования.

Наряду с валами изготавливается оси. Они участвуют в приводных и передаточных механизмах, могут играть роль фиксаторов.

Тип оси	Изображение		Тип оси	Изображение
Гладкая			Ступенчатая симметричная	Основной вид	Б-Б
Гладкая с канавками			Ступенчатая асимметричная
Гладкая неподвижная с прорезями для фиксации	Основной вид	А-А	Вращающая

Возможно изготовление нетиповых осей, адаптированных к определенным узлам. Обычно, они имеют сложный профиль, производятся на станках с ЧПУ.

Элементы сборных соединений

Основными компонентами составных изделий являются гайки, болты, шпильки и муфты. Они формируют разъемные узлы, востребованные при калибровке, сборке и монтаже.

Гайки типового сортамента изготавливают в рамках серийного производства на холодновысадочных станках. К точению прибегают при выпуске нестандартных деталей.

Современные станки позволяют получить следующие типы метизов.

Тип гайки	Изображение	Тип гайки	Изображение	Тип гайки	Изображение
Шестигранная		Шестигранная утолщенная		Шестигранная низкая
Барашек		Колпачковая		Колпачковая высокая
Шестигранная с фланцем		Врезная		Квадратная
Самоконтрящаяся		Стяжная		Прорезная

При изготовлении болтов используются токарно-винторезные станки. Текущий сортамент продукции содержит следующие изделия.

Тип болта	Изображение	Тип болта	Изображение	Тип болта	Изображение
Тип 1		Тип 5		Тип 9
Тип 2		Тип 6		Тип 10
Тип 3		Тип 7		Тип 11
Тип 4		Тип 8		Тип 12

Шпильки производятся на станках продольного точения. Изделия формируют разъемные соединения, используются вместе с гайками и шайбами. Они соответствуют ГОСТ 22032-76, доступны в двух исполнениях: с одинаковым диаметром по всей длине и зауженной центральной частью.

Рис. 3 Шпильки по ГОСТ 22032-76

Также посредством точения изготавливаются муфты. Продукция востребована при подготовке герметичных соединений, используется при монтаже инженерных сетей и прокладке технических коммуникаций.

Рис. 4 Муфта соединительная
