Машинная развертка – это металлорежущий инструмент, который применяется для окончательной обработки отверстий в деталях из конструкционных сталей и чугунов после их предварительного зенкерования, сверления и растачивания. Главной целью развертывания, как процесса, является достижение повышенной точности и чистоты в работе при обрабатывании поверхностей деталей. В процессе работы развертка, помимо основного вращательного движения вокруг своей оси, выполняет так называемое движение подачи, т.е. одновременно передвигается по оси отверстий.

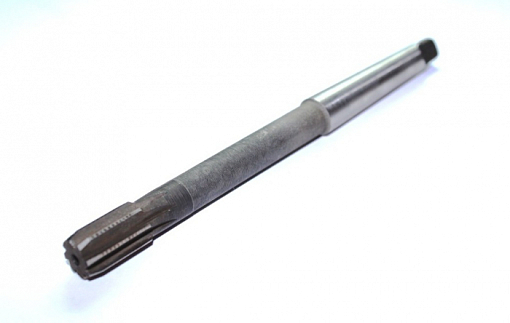

Развертка машинная цельная с коническим хвостовиком (к/х) изготовляется из быстрорежущей стали марки «Р6М5» по ГОСТу 1672-80. Собственно назначением конического хвостовика является закрепление самой развертки на станке, поэтому данный вид разверток используют для машинного развертывания на координатно-расточных, револьверных, сверлильных, токарных и других видах станков. Развертки машинные к/х производятся диаметром от 5,5 до 50мм, с полями допусков G6, Н6, Js6, К6, G7, Н7, Js7, К7, М7, N7, Р7, Е8, U8, F8, Н8, D9, Е9, F9, Н9, Н10, Н11 и припуском под доводку — N 1, 2, 3, 4, 5, 6.
