ГОСТ 17026-71

Гост 17026-71 Группа Г23 2223-0000
Государственный стандарт союза ССР Фрезы концевые с коническим хвостовиком Конструкция и размеры
End mills with tapered shank. Design and dimensions
ОКП 39 1822 Дата введения 1973-01-01

Информационные данные 1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР
Разработчики Д.И.Семенченко, канд. техн. наук; Н.И.Минаева; Т.А.Лавренова

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 09.06.71 N 1105

3. Срок проверки — 2000 г., периодичность проверки — 10 лет

4. Стандарт полностью соответствует СТ СЭВ 109-79

5. Взамен ГОСТ 8237 в части фрез с коническим хвостовиком, МН 411-65, МН 412-65

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 14034-74	1.7
ГОСТ 17024-82	01.окт
ГОСТ 25557-82	01.июн
ИСО 1641-2-78	1.2, 1.11

7. Ограничение срока действия снято Постановлением Госстандарта от 25.03.82 N 1232

8. переиздание (март 1998 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в феврале 1973 г., январе 1977 г., марте 1982 г., апреле 1985 г., сентябре 1995 г. (ИУС 2-73, 2-77, 6-82, 7-85, 12-95)

Настоящий стандарт распространяется на концевые фрезы с коническим хвостовиком, предназначенные для обработки поверхностей и уступов.
Требования стандарта в части пп.1.1, 1.2, 1.6, 1.7, 1.10 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
(Измененная редакция, Изм. N 5).

1. Типы и основные размеры

1.1. Фрезы должны изготовляться двух типов:

1 — с нормальным зубом;
2 — с крупным зубом.

Фрезы каждого типа изготовляют в двух исполнениях:

А — с цилиндрической ленточкой;
Б — заточенные наостро.

1.2. Основные размеры фрез должны соответствовать указанным на черт.1 и в табл.1

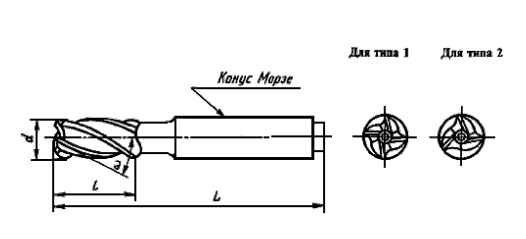

Черт.1. Основные размеры фрез

Черт.1*

* Черт.2 исключен.

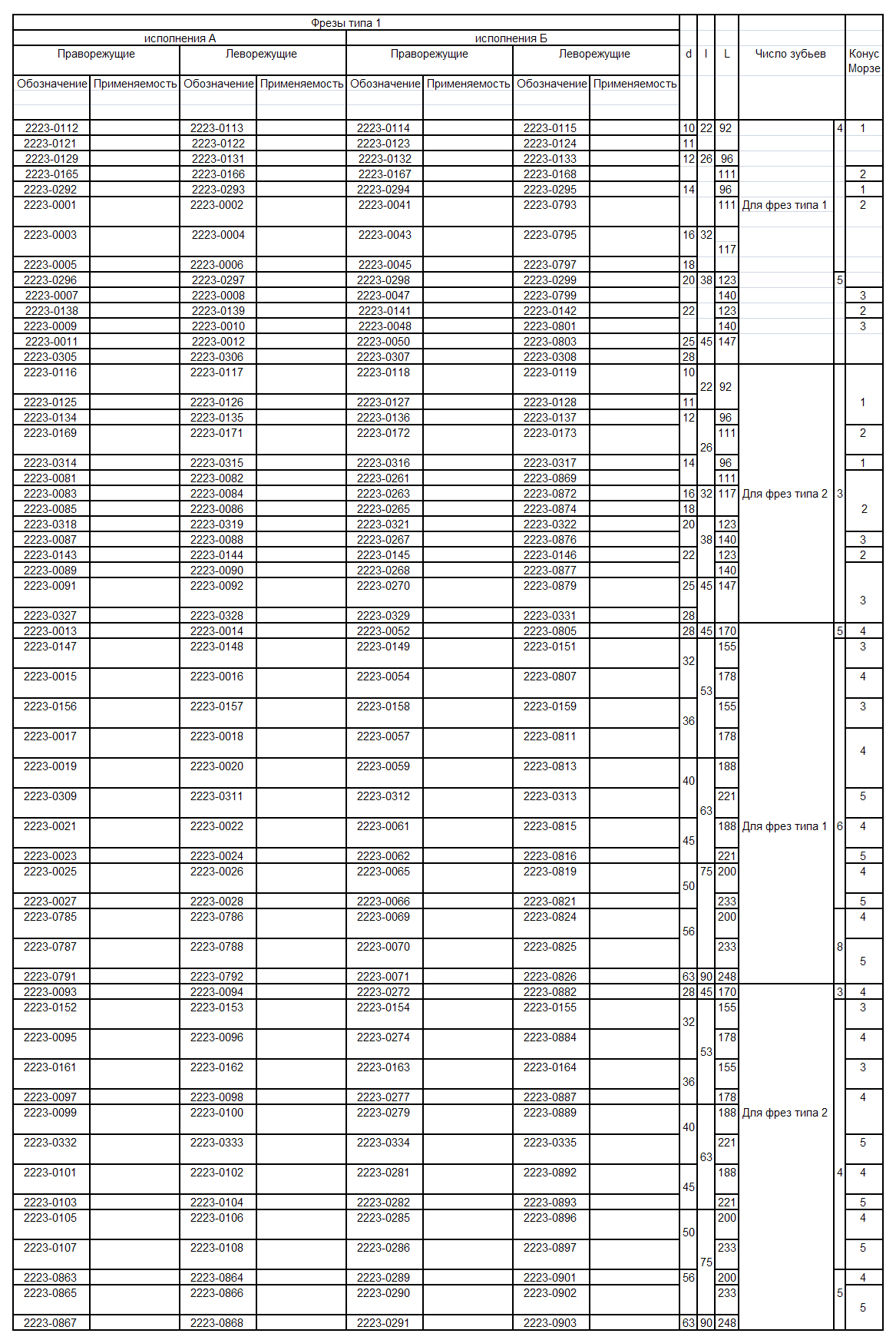

Таблица 1
(img) Размеры в мм

Примечание. Размеры a , l , L соответствуют размерам фрез 1-го ряда нормальной серии по ИСО 1641-2.
Пример условного обозначения фрезы диаметром d =16 мм, типа 1, праворежущей, исполнения А:
Фреза 2223-0003 ГОСТ 17026-71

То же, исполнения Б:
Фреза 2223-0043 ГОСТ 17026-71

Пример условного обозначения фрезы диаметром d =18 мм, типа 1, праворежущей, исполнения А:
Фреза 2223-0085 ГОСТ 17026-71

То же, исполнения Б:
Фреза 2223-0265 ГОСТ17026-71.
(Измененная редакция, Изм. N 3, 5).

1.2а. (Исключен, Изм. N 3).

1.3. Фрезы должны изготовляться с неравномерным окружным шагом зубьев, указанным на черт.3 и в табл.3.
Примечание. Допускается изготовление фрез типа 1 с равномерным окружным шагом.

Черт.3. Фрезы должны изготовляться с неравномерным окружным шагом зубьев
Черт.3


Таблица 3*
* Табл.2, 2а, 2б исключены.

Число зубьев	?1	?2	?3	?4	?5	?6	?7	?8
3	110°	123°	127°	-	-	-	-	-
4	90°	85°	90°	95°	-	-	-	-
5	68°	72°	76°	68°	76°		-	-
6	57°	63°	57°	63°	57°	63°	-	-
8	42°	48°	42°	48°	42°	48°	42°	48°

1.4. Фрезы должны изготовляться праворежущими, леворежущие фрезы — по требованию потребителя.
В хвостовиках леворежущих фрез направление резьбы должно быть левое.

1.5. Угол наклона стружечных канавок ?:
30-35° для фрез типа 1;
35-45° для фрез типа 2.

1.6. Размеры конусов Морзе — по ГОСТ 25557.

1.7. Центровые отверстия — по ГОСТ 14034.
(Измененная редакция, Изм. N 5).

1.7а. Допускается цилиндрическая выточка со стороны рабочей части.
(Введен дополнительно, Изм. N 5).

1.8. Элементы конструкции и геометрические параметры фрез указаны в приложении 1.

1.9. (Исключен, Изм. N 5).

1.10. Технические требования — по ГОСТ 17024.

1.11. Размеры фрез по ИСО 1641-2 приведены в приложении 2.
(Введен дополнительно, Изм. N 5).

Приложение 1 (рекомендуемое). Элементы конструкции и геометрические параметры фрез
Приложение 1
Рекомендуемое

Элементы конструкции и геометрические параметры фрез
1. Элементы конструкции и геометрические параметры фрез указаны на черт.1, 2 и в табл.1, 2.
2. Допускается изготовлять на конусе Морзе выточку для маркировки.

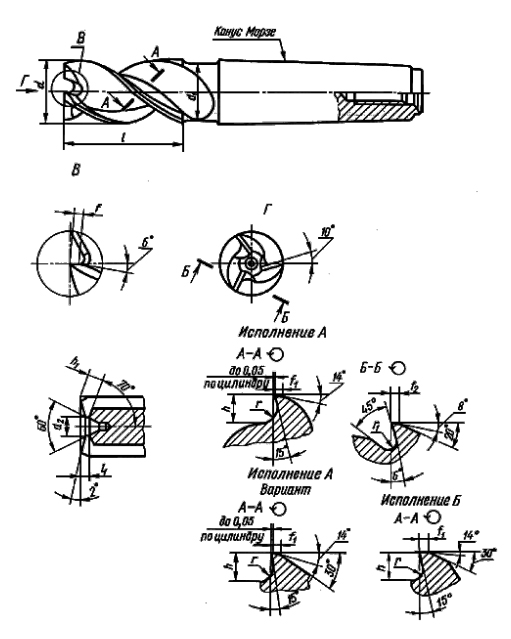

Черт.1-2. Элементы конструкции и геометрические параметры фрез

Черт.1

Черт.2

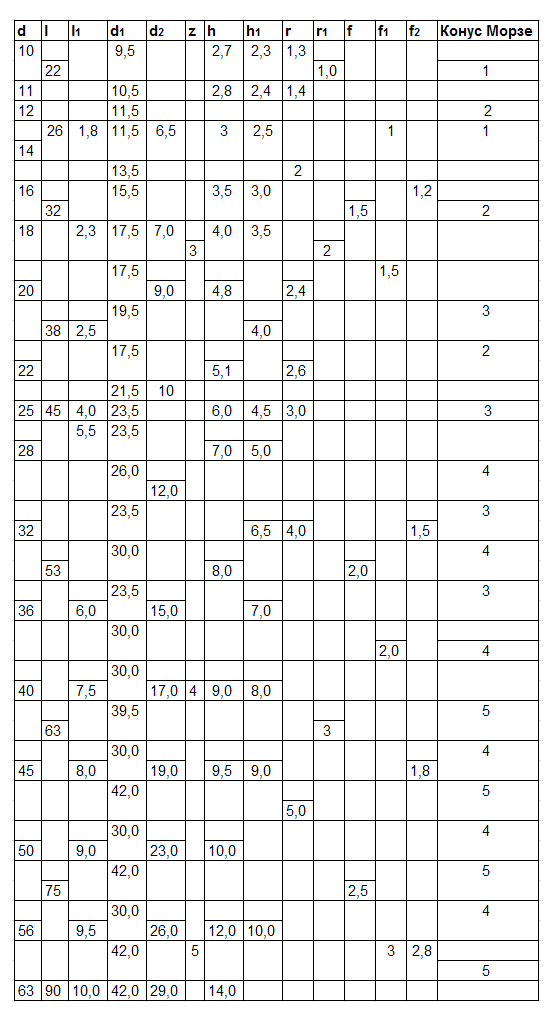

Таблица 1
(img) Размеры в мм

Таблица 2
(img) Размеры в мм

Приложение 1. (Измененная редакция, Изм. N 4).
Приложение 2 (обязательное). Размеры фрез по ИСО 1641-2-78

Приложение 2
Обязательное

Размеры фрез по ИСО 1641-2-78
Размеры фрез указаны на черт.3 и в табл.3, 4.

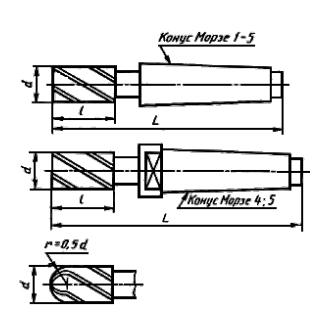

Черт.3. Размеры фрез

Черт.3

Длины L и k выбраны так, чтобы их разность L-l была постоянной, независимо от исполнения фрез нормальной и длинной серии, и равнялась приведенной в табл.4.

Таблица 4
Размеры в мм

Приложение 2. (Введено дополнительно, Изм. N 5). Текст документа сверен по: официальное издание: Фрезы концевые. Технические условия. Конструкция и размеры: Сб. ГОСТов. — М.: ИПК Издательство стандартов, 1998
