Виды концевых фрез

Концевые фрезы нашли широкое применение в автоматической (на станках) и ручной (с использованием легкого электроинструмента) металлообработке.

Виды концевых фрез

В этой статье расскажем об особенностях и видах концевых фрез. Вы узнаете:

Содержание

Виды концевых фрез

  1. Применение концевых фрез
  2. Основные виды концевых фрез (типизация по конструкции и назначению)
  3. Дополнительные критерии, по которым классифицируют концевые фрезы
    1. Тип хвостовика
    2. Конструкция
    3. Размер зубьев
    4. Количество режущих кромок
    5. Направление отведения стружки
  4. ГОСТы на концевые фрезы
  5. Дополнительные требования к твердосплавным концевым фрезам
  6. Где купить концевые фрезы по металлу

  1. для выполнения каких операций предназначены металлорежущие инструменты данной группы;

  2. какие существуют основные виды концевых фрез;

  3. по каким дополнительным критериям классифицируют инструменты;

  4. какие государственные стандарты устанавливают характеристики выпускаемых производителями концевых фрез;

  5. каким дополнительным требованиям должны отвечать характеристики твердосплавных инструментов данной категории.

01_Концевые фрезы по металлу.jpg

Фотография №1: концевые фрезы по металлу

Применение концевых фрез

02_Обработка заготовки концевой фрезой на станке.jpg

Фотография №2: обработка заготовки концевой фрезой на станке

Основная сфера применения концевых фрез — продольная обработка наружных и внутренних плоскостей, параллельных оси вращения. Перечислим основные операции этого типа.

  1. Фрезерование контурных и линейных пазов и канавок.

  2. Обработка наружных и внутренних поверхностей.

  3. Получение ступенчатых плоскостей.

  4. Выборка фигурных и прямолинейных выемок различной глубины.

  5. Получение контурных уступов.

  6. Обработка поверхностей, расположенных по отношению друг к другу под прямым углом

Эти операции выполняют при изготовлении таких деталей и изделий, как:

  1. части корпусов, имеющие сквозные окна;

  2. валы со шпоночными пазами;

  3. плиты различных форм;

  4. пуансоны, матрицы и шаблоны;

  5. зубчатые шестерни и плоские изделия с выемками/канавками;

  6. пресс-формы и штампы.

03_Изготовление вала со шпоночным пазом.jpg

Фотография №3: изготовление вала со шпоночным пазом

Основные виды концевых фрез (типизация по конструкции и назначению)

Существуют следующие основные типы концевых фрез по назначению и конструкции.

  1. Цилиндрические. Используются чаще всего. С применением таких инструментов решают практически все перечисленные выше задачи.

  2. 04_Цилиндрическая концевая фреза.jpg

    Фотография №4: цилиндрическая концевая фреза

  3. Шпоночные. Отличаются наличием двух режущих поверхностей на торцах рабочих частей. Это дает возможность резать метал в продольном и перпендикулярном направлениях. Такие концевые фрезы по металлу применяют для фрезерования выемок на плоских заготовках и шпоночных канавок на валах.

  4. 05_Шпоночная концевая фреза.jpg

    Фотография №5: шпоночная концевая фреза

  5. Копирные. Рабочие части могут быть цилиндрическими и коническими. Торцы закруглены. Чаще всего копирные концевые фрезы применяют для изготовления штампового инструмента и различных сложных моделей.

  6. 06_Копирная концевая фреза.jpg

    Фотография №6: копирная концевая фреза

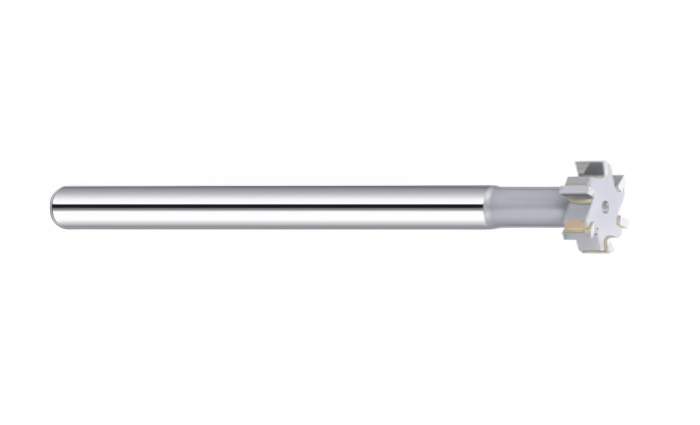

  7. Концевые фрезы для фрезерования специальных пазов (т-образных и типа «ласточкин хвост»). Рабочие части имеют формы дисков. Такие фрезы применяют для выборки длинных пазов нужных конфигураций.

  8. 07_Т-образная концевая фреза для выборки пазов типа ласточкин хвост.png

    Фотография №7: т-образная концевая фреза для выборки пазов типа «ласточкин хвост»

  9. Четвертькруглые вогнутые. Режущие кромки таких фрез имеют форму обратных дуг. Такими инструментами фрезеруют закругленные кромки.

  10. 08_Четвертькруглая вогнутая концевая фреза.jpg

    Фотография №8: четвертькруглая вогнутая концевая фреза

Дополнительные критерии, по которым классифицируют концевые фрезы

Самые важные — это:

  1. тип хвостовика;

  2. конструкция;

  3. размер зубьев;

  4. количество режущих кромок;

  5. направление отведения стружки.

Тип хвостовика

Для металлообработки используют концевые фрезы с цилиндрическими и коническими хвостовиками. Приспособления первого типа предназначены для установки в ручные электроинструменты.

Концевые фрезы с коническими хвостовиками закрепляют в патронах специальных станков.

09_Концевая фреза с коническим хвостовиком.jpg

Фотография №9: концевая фреза с коническим хвостовиком

Конструкция

По конструкции инструменты делят на 2 основных типа.

  1. Цельные концевые фрезы.

  2. Приспособления со специальными твердосплавными напайками/пластинами.

Фрезы первого типа изготавливают в зависимости от назначения из инструментальных и быстрорежущих сталей, а также твердых сплавов. Цельные инструменты имеют стабильные параметры и высокую жесткость. Применяются для большинства операций.

Концевые фрезы с твердосплавными напайками используют при специальных режимах резания, а также при обработке изделий и заготовок из сплавов титана, нержавеющей стали и иных труднообрабатываемых материалов.

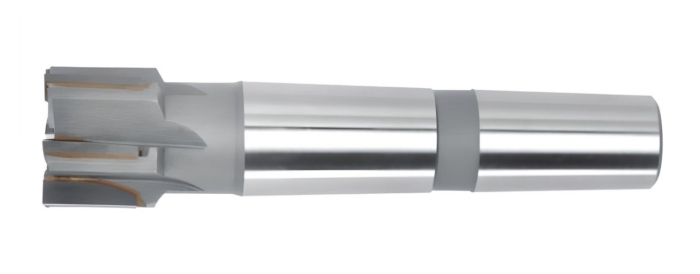

10_Концевая фреза с твердосплавными пластинами.jpg

Фотография №10: концевая фреза с твердосплавными пластинами

Размер зубьев

Существуют крупнозубые и мелкозубые концевые фрезы. Первые применяют для черновых работ по металлу, вторые — для чистового фрезерования.

Количество режущих кромок

Этот параметр определяет, сколько слоев металла снимается за один оборот фрезы. Чем больше количество режущих кромок, тем чище обработка. По этому критерию концевые фрезы делятся на одно-, двух-, трех- (и т. д.) заходные.

Направление отведения стружки

Этот критерий также имеет важное значение. Стружка может отводиться вверх и вниз.

Первый способ является традиционным, но имеет следующие недостатки.

  1. Часть стружки под действием силы тяжести падает вниз и вновь попадает в зону резания. В результате обработка затрудняется.

  2. Стружка накапливается. Появляется лишняя операция — удаление отходов.

  3. На верхних гранях реза образуется «ворс». В некоторых случаях это недопустимо.

Концевые фрезы с удалением стружки вниз называют компрессионными. Эти инструменты лишены вышеуказанных недостатков.

ГОСТы на концевые фрезы

Характеристики концевых фрез устанавливают следующие ГОСТы.

  1. 17025-71 — для концевых фрез с цилиндрическими хвостовиками.

  2. 17026-71 — для концевых фрез с коническими хвостовиками.

  3. 32405-2013 — для твердосплавных концевых фрез.

Дополнительные требования к твердосплавным концевым фрезам

Твердосплавные цельные концевые фрезы, изготовленные из твердых сплавов марок ВК, рекомендуется использовать для металлообработки до следующих значений износа зубьев.

  1. Для концевых фрез с сечением до 3 мм — 0,15 мм.

  2. Для концевых фрез с сечением от 3 до 6 мм — 0,25 мм.

  3. Для концевых фрез с сечением от 6 до 10 мм — 0,3 мм.

  4. Для концевых фрез с сечением от 10 до 16 мм — 0,35 мм.

  5. Для концевых фрез с сечением 16 мм и более — 0,5 мм.

Конусность режущих участков твердосплавных фрез должна находиться в пределах от 0,01 (сечение инструмента — 1–5 мм) до 0,03 мм (сечение инструмента — 12 и более мм).

Радиальное биение должно варьироваться в пределах от 0,015 до 0,03 мм. Допускается небольшое отклонение по длине — +1–2 мм.
