Пробивка треугольных отверстий
Приспособление для пробивки можно собрать самому. Достаточно подготовить штамп, нижнюю и верхнюю плиту, а также комплект метизов.
Штамп
Компонент из инструментальной стали, имеющий форму треугольника. Мастер может подготовить несколько штампов, обладающих различной геометрией.
Нижняя плита

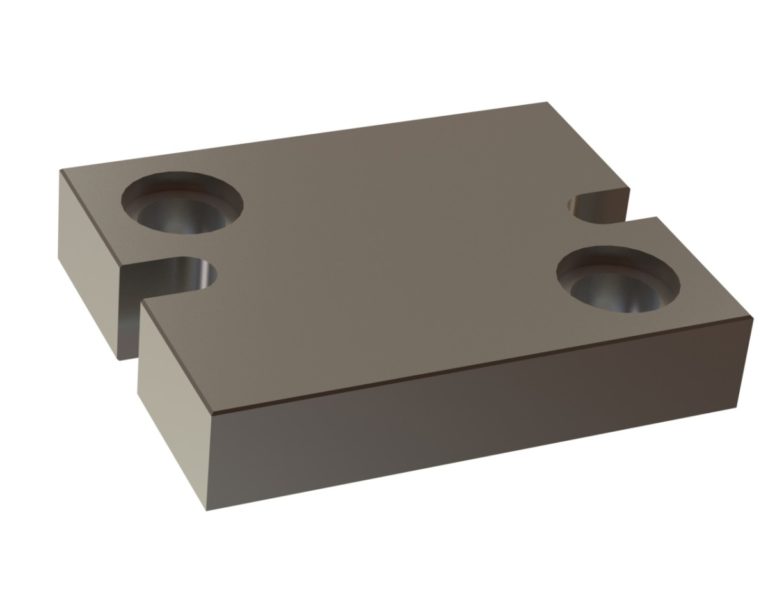

Прямоугольная опора с 4 резьбовыми отверстиями по углам. В центральной части присутствует сквозной проем для беспрепятственного прохода штампа сквозь заготовку. Упростить позиционирование деталей помогают ограничители.
Рис. 1 Нижняя плита
Верхняя плита
Прижимной блок, обладающий аналогичными угловыми отверстиями, что и нижняя плита. Их единственное отличие – отсутствие резьбы. В центральной части предусмотрено место для штампа.
Рис. 2 Верхняя плита
Болты и шайбы
Четыре болта, проходящие через отверстия в верхней и нижней плите. Резьба болтов должна совпадать с резьбой отверстий в нижней опоре.
После соединения всех компонентов мастер получит производительный пресс, подготавливающий треугольные проемы в листовых заготовках.
Работы проводятся в следующем порядке:
- в верхнюю плиту устанавливается штамп нужного размера;
- на нижнюю пластину укладывается заготовка с круглым отверстием;
- верхняя и нижняя плита соединяются при помощи болтов, штамп упирается в участок с круглым проемом;
- мастер закручивает болты, наращивая прижимные усилия;
- штамп проходит сквозь имеющееся отверстие, удаляя дополнительный металл.
На выходе получается деталь с треугольным проемом, требующим минимальной доработки.
Рис. 3 Использование пресса
Сверление треугольных отверстий
Сверло для сверления треугольных отверстий представляет собой плоский инструмент с особой заточкой кромок. Большинство изделий выпускается на заказ, отсутствует в свободной продаже. При изготовлении продукции используется легированная сталь Р6М5, Р18 или Р6М5К5.
Рис. 4 Геометрия сверла для треугольных отверстий
Работы выполняются по следующей схеме:
- Сверло для треугольных отверстий устанавливается в патрон, вращающий его по нужной траектории.
- В заготовке заранее просверливается круглое отверстие. Оно является центром будущего проема треугольной формы.
- Деталь закрепляется в держателе, после чего мастер запускает станок.
- Сверление треугольных отверстий выполняется на малой скорости с плавным погружением инструмента.
- По завершении работ мастер извлекает сверло для треугольных отверстий по металлу. При необходимости осуществляется механическая обработка проема.
Достичь хорошего результата позволяет использование качественного инструмента. Его можно приобрести в специализированных магазинах.
