Рис. 1 Ручная дуговая сварка плавящимся электродом
Классификация сварных швов
Сварные соединения различаются по ряду параметров: пространственное положение, протяженность, форма поверхности, количество слоев, геометрия, параметры скоса кромок, положение и специфика движения электрода. Каждый аспект заслуживает отдельного рассмотрения.
Пространственное положение
Получаемые посредством сварки сварные швы имеют разное положение в пространстве.
| Положение | Изображение |

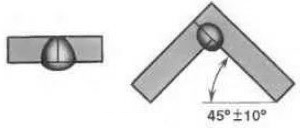

| Нижнее |
|
| Потолочное |
|
| Полупотолочное |
|
| Горизонтальное |
|
| Полугоризонтальное |
|
| Вертикальное |
|
| Полувертикальное |
|
При выполнении сварных соединений в любом положении кроме нижнего существует риск стекания металла сварного шва. Его поддерживают сварочной дугой, обеспечивая качественное и равномерное формирование шва.
Выбор способа проведения работ зависит и от типа сварки. Например, вертикальные швы плавящимся электродом выполняются снизу-вверх, а полуавтоматом – сверху вниз.
Протяженность шва
Протяженность шва сварки определяется параметрами свариваемых деталей и требованиями к прочности соединения. В ряде случаев используется несколько видов швов. Это обеспечивает надежное удержание компонентов, повышает герметичность узла и его устойчивость к изгибанию.
| Тип шва | Изображение |
| Непрерывный односторонний шов |
|
| Прерывистый односторонний шов |
|
| Непрерывный двусторонний шов |
|
| Прерывистый двусторонний шов |
|
| Шахматный двусторонний шов |
|
| Точечный двусторонний шов |
|
Прерывистые соединения сваркой выполняются в нескольких случаях:
- узел не испытывает значительных нагрузок;
- отсутствуют высокие требования к прочности формируемого соединения;
- предполагается сваривание тонколистовых элементов, например, кузовных деталей машин;
- соединение носит временный характер.
В двух последних случаях используются только точечные швы.
Форма поверхности
Выделяют три формы наружной поверхности шва. Они зависят от специфики проведения работ, параметров соединяемых деталей и требований к конфигурации узла.
| Форма | Описание | Изображение |
| Нормальная | Сварное соединение для узлов, подвергающихся динамическим нагрузкам. Отсутствие неровностей обеспечивает равномерное распределение усилий по всей поверхности. |
|
| Вогнутая | Оптимальное решение для работы с тонкими металлами. Сварной шов формируется в сжатые сроки, что исключает температурную деформацию деталей. |
|
| Выпуклая | Сварочные швы для ответственных конструкций. Соединения обладают повышенной герметичностью, часто встречаются на трубопроводах различных типов. |
|
Перечисленные виды сварных швов делятся на рабочие и нерабочие. Первые испытывают регулярное внешнее воздействие, вторые – просто соединяют детали. Контроль сварных швов рабочего типа на порядок строже.
Количество слоев
Выделяют однослойные и многослойные швы. Первые формируются за один проход, востребованы при работе с металлами умеренной толщины. Многослойные швы ориентированы на толстостенные заготовки, выполняются по одной из схем.
- Схема №1. Каждый слой затрагивает предыдущий и соединяемые элементы.
- Схема №2. Каждый новый слой базируется на предыдущем, затрагивает одну из деталей. Впоследствии выполняется финишный провар, соединяющий боковые слои.
Вторая схема ориентирована на узлы со значительным расстоянием между элементами.
Рис. 2 Многослойная сварка по схеме №1
Рис. 3 Многослойная сварка по схеме №2
Обеспечить высокое качество сварных соединений помогает оперативность. Мастер не допускает полного остывания шва и основного металла. По завершении очередного прохода он быстро удаляет шлак и продолжает работу.
СОВЕТ. Формируя многослойные швы дуговой сваркой на полуавтомате, можно добиться лучших результатов. Сварщику не нужно регулярно отбивать шлак и очищать поверхность. По завершении прохода можно приступать к следующему.
Сопряжение свариваемых деталей
ГОСТ на сварные соединения 5264-80 допускает 5 типов сопряжения свариваемых деталей.
| Тип | Описание | Изображение |
| Стыковые | Сварка стыкового соединения выполняется в одной плоскости. Узел проваривается с одной или двух сторон. |
|
| Угловые | Сварное соединение (шов) объединяет детали, расположенные под углом. Последний может быть острым, прямым или тупым. |
|
| Тавровые | Конструкция сварного соединения предполагает фиксацию деталей, перпендикулярных друг другу. Сварка выполняется с одной или двух сторон. В первом случае требуется снятие фаски. |
|
| Нахлесточные | Соединение двух деталей, расположенных друг на друге. Сварные соединения должны затрагивать торцы, контактирующие с опорной плоскостью. |
|
| Торцевые | Катет сварного шва располагается на торцах соединяемых деталей. Компоненты параллельны друг другу или находятся под небольшим углом. |
|
Стыковые сварные соединения получили наибольшее распространение. Они представлены сварными швами на трубах и металлоконструкциях, обладают прекрасной прочностью на разрыв.
СОВЕТ. При работе с габаритными деталями используются подварочные швы. Они предотвращают прожоги, гарантируют провар корня шва.
Параметры кромок
Подготовка к сварке предполагает тщательную обработку кромок. Последние могут принимать различные формы.
| Тип кромок | Описание | Изображение |
| С отбортовкой | Отбортовки подготавливают при работе с металлом толщиной до 3 мм. Они позволяют избежать прожога и термических деформаций, отгибаются на высоту толщины заготовки. |
|
| Без разделки | Классическое решение, используемое при возможности полноценного провара с одной или двух сторон. |
|
| V-образные | Сварка сварных соединений с V-образной разделкой целесообразна для деталей толщиной до 20 мм. Для качественного провара корня шва используются сменные или остающиеся подкладки. |
|
| X-образные | Сварное соединение для дуговой сварки предполагает Х-образную разделку кромок при толщине деталей в 20-40 мм. Симметричное расположение углублений уменьшает напряжения, снижает риск деформаций. |
|
| U-образные | Ручная дуговая сварка для сварных соединений толщиной от 40 мм выполняется с U-образной разделкой кромок. Это гарантирует удержание сварочной ванны и полноценный провар. |
|
U-образная разделка – одна из наиболее сложных. Для ее подготовки требуется механизированное оборудование и соответствующая подготовка персонала.
Положение электрода
Положение электрода зависит от того, какой шов при сварке нужно формировать. ГОСТ на ручную дуговую сварку и соединения определяет три позиции: углом вперед, под прямым углом и углом назад.
| Наименование | Типы швов | Положение | Получаемый шов |
| Углом вперед | Горизонтальные, вертикальные, потолочные. |
|
|
| Под прямым углом | Швы в труднодоступных местах. |
|
|
| Углом назад | Швы в рамках угловых и стыковых соединений. |
|
|
Сварка углом вперед востребована при работе с неповоротными соединениями. Она выполняется при прокладке трубопроводов, ремонте габаритных металлоконструкций и производственных емкостей.
Движение электрода
Движения электрода определяет то, какие сварные швы получит мастер. Наряду с классическими «елочками» и «лесенками» существуют специальные технологии движения. Они обеспечивают достижение определенного результата в различных пространственных положениях.
| Схема сварного шва | Результат |
|
Усиленный прогрев обеих кромок |
|
Усиленный прогрев одной из кромок |
|
Усиленный прогрев корня шва |
|
Равномерный прогрев всей сварочной ванны |
Каждая схема формирует определенный рисунок шва. Опытный мастер без труда определит схему движения электрода по виду соединения.
Применяемое оборудование
При проведении сварочных работ задействуется оборудование различных типов.
Инверторы
ММА-сварка. Сварщик использует переносные сварочные трансформаторы, ориентированные на плавящиеся электроды. Наиболее востребованное решение при выездном монтаже. Техника позволяет формировать все типы сварных швов, включая потолочные.
Полуавтоматы
MIG-MAG устройства для работы со сварочной проволокой. Основные сварные соединения, получаемые данным способом, – вертикальные и горизонтальные. Сварка выполняется в среде защитных газов или посредством порошковой проволоки. В первом случае недопустима работа вне помещения – потоки ветра выдуют защитную среду.
Аргонодуговая сварка
Сварные соединения на трубопроводах из нержавеющей стали выполняются посредством аргонодуговой TIG-сварки. Мастер использует неплавящийся вольфрамовый электрод и присадку. Состав последней подбирается по типу нержавеющего сплава.
Газопламенная сварка
Сварка с использованием смеси кислорода и горючего газа. В качестве материала для формирования шва выступает присадочная проволока. Тип проволоки, как и в случае с аргонодуговой сваркой, подбирается индивидуально.
Электрошлаковая сварка
Разновидность автоматической сварки, предполагающая формирование шлаковой ванны. Процесс является бездуговым. Требуемую температуру формирует ток, проходящий через шлаковый состав. По завершении работ происходит удаление флюса и контрольный осмотр соединения.
Термомеханическая сварка
Сварка выполняется на механизированных автоматических машинах, сочетает высокотемпературное и механическое воздействие. Наиболее распространенные виды термомеханической сварки: диффузионная и контактная.
Проверка качества
Контроль качества сварных соединений – комплексная процедура, выявляющая дефекты шва. Работы выполняются компетентными специалистами, предполагают использование профильного оборудования и материалов.
Предшествующие операции
Проверке швов ручной дуговой сварки предшествует их очистка. Исполнитель удаляет шлак и прочие инородные включения, препятствующие оценке. Для этого используется ветошь и заостренный молоток с пружинящим основанием.
Разновидности контрольных мероприятий
Выделяют разрушающий и неразрушающий контроль сварных соединений. В первом случае узел подвергается механическому воздействию, непригоден к дальнейшей эксплуатации, во втором – полностью сохраняет свойства. Разрушающий контроль носит выборочный характер, неразрушающий – подходит для массового использования.
Существуют следующие виды контроля сварных соединений.
- Внешний осмотр. Визуальный контроль качества сварных швов. Процедура предшествует прочим проверкам, выявляет наиболее крупные дефекты. С ее помощью обнаруживаются трещины, поры, подрезы и прочие недостатки. Мероприятие может сопровождаться замерами. Для этого применяется поверенный инструмент, устойчивый к высоким температурам. В отдельных случаях мастер прибегает к использованию лупы с 10-кратным увеличением.
- Металлографический контроль. Разрушающий способ проверки. Действие выполняется на контрольном сварном соединении, демонстрирующем качество партии. Специалист высверливает отверстие в металле шва. Проем очищается от стружки и загрязнений, протравливается 10%-ным раствором двойной соли хлорной меди и аммония. Впоследствии раствор вымывается водой, а соединение рассматривается под лупой.
- Рентгенографический контроль. Неразрушающий контроль сварных соединений с использованием рентгеновского излучения. Результаты «просвечивания» выводятся на пленку. Снимок помогает установить непровары, механические повреждения, расслоения и прочие недостатки. Большинство ответственных соединений подвергается рентгеновскому контролю. Основной минус – работа с заготовками толщиной до 6 см.
- Ультразвуковой контроль сварных соединений. Еще один способ неразрушающего контроля. Он построен на линейности движения ультразвуковых волн в гомогенных средах, является альтернативой рентгеновскому «просвечиванию». Как и в предыдущем случае выявляются трещины, поры и непровары. Возможно обнаружение различий в химическом составе фрагментов соединения.
- Контроль непроницаемости. Особый способ проверки швов ручной сварки на герметичность. Процедура проводится с использованием газов и жидких сред. Они имеют высокую проникающую способность, позволяют работать с любыми соединениями. Типовые проверочные методы для сварных соединений:
- капиллярный контроль;
- контроль аммиаком;
- контроль воздушным давлением;
- контроль гидравлическим давлением.
- Химический контроль. Метод выявления дефектов сварных соединений посредством химических реагентов. Мастер пользуется фенолфталеином раствором и тканью с пропиткой азотнокислого серебра. В результате обнаруживаются микротрещины и пористые участки.
По итогам контрольных мероприятий составляется ведомость дефектов сварных швов и развернутое заключение специалиста. На основании последнего утверждается решение о приемке или отбраковке партии.
| Тип дефекта | Причина возникновения | Изображение |
| Кратеры | Резкий обрыв дуги, нарушение технологии сварки. |
|
| Подрезы | Избыточный сварочный ток, значительная длина дуги, некорректное положение электрода при сварке. |
|
| Поры | Быстрое охлаждение шва, отсутствие защитной среды при выполнении сварочных работ, грязная поверхность заготовок. |
|
| Непровар | Недостаточный зазор между кромками, малый угол скоса кромок, недостаточный ток, избыточная скорость сварки. |
|
| Шлаковые включения | Недостаточный сварочный ток, плохая очистка кромок, выполнение второго прохода поверх неочищенного шва. |
|
| Прожог | Высокий сварочный ток, недостаточная скорость сварки, значительный зазор между компонентами, некачественная фиксация подложки. |
|
| Несплавления | Некачественная подготовка кромок, значительная длина дуги, сварка на высокой скорости, недостаточный ток. |
|
| Некорректная форма шва | Нарушение технологии сварки, некорректное перемещение электрода. |
|
| Наплыв | Значительный сварочный ток, некорректная подача электрода, избыточная длина дуги. |
|
| Трещины | Высокие внутренние напряжения, быстрое охлаждение, высокое содержания фосфора и серы в металле шва. |
|
| Свищи | Формирование закалочных структур, низкая пластичность шва, температурные напряжения, вызванные неравномерным прогревом. |
|
| Перегрев | Избыточной нагрев околошовного участка, ошибки при выборе тепловой мощности, высокий сварочный ток. |
|
Большинство дефектов подлежит устранению. Для этого достаточно удалить проблемный участок и выполнить сварочные работы повторно.
Обозначение сварных швов на чертежах
Обозначение сварных швов на чертежах осуществляется в соответствии с требованиями ЕСКД (Единый стандарт конструкторской документации). Для этого используется стрелка с большой полкой, содержащей номер и маркировку шва.
Рис. 4 Обозначение сварного шва
Расшифровка обозначения сварного шва производится в соответствии с ГОСТ 2.312-72. В нем приводятся допустимые значения для каждого параметра, а также их подробное описание.
Рис. 5 Расшифровка маркировки сварного шва
Дополнительные сведения о сварных швах на чертеже представлены в спецификации. Это табличный документ на основном или дополнительном листе. В нем обозначается количество швов, их характеристики и маркировка.
Допускается дублирование сведений из спецификации на отдельных листах чертежа. Подобный подход упрощает работу с бумагами, снижает риск неточностей и ошибок.
Обозначение может содержать вспомогательные элементы, информирующие о тех или иных действиях. С их помощью удастся узнать, какие сварные соединения подлежат обработке, а какие выполняются с замкнутым контуром.
| Обозначение | Описание |
|
Удаление выпуклости шва. |
|
Неровности и наплывы удаляются механическим способом. Мастер обеспечивает плавный переход от шва к основному металлу. |
|
Формирование незамкнутого шва. |
|
Выполнение замкнутого шва. Рекомендуемый диаметр обозначения – от 3 до 5 мм. Наиболее актуально при формировании сварных соединений труб. |
|
Сварочные работы носят монтажный характер, проводятся при установке изделия по месту. |
|
Выполнение прерывистого или точечного шва с цепным расположением узлов соединения. |
|
Выполнение прерывистого или точечного шва с шахматным расположением узлов соединения. |
Длина сварного шва указывается в основной маркировке, не присутствует в дополнительных обозначениях.
