Производство сверл

1. Технология изготовления сверл
2. Материалы для изготовления сверл по металлу
   1. Покрытия, улучшающие характеристики сверл
3. Станки для изготовления сверл
4. Станки для производства сверл
5. Особенности изготовления сверл, дополнительные методы улучшения характеристик инструментов
   1. Термическая обработка
   2. Контактная стыковая сварка
   3. Дополнительные методы улучшения основных характеристик сверл
6. Заводы по производству сверл

В этой статье мы расскажем все о производстве сверл. Вы узнаете:

1. по какой технологии изготавливают обычные спиральные сверла;

2. какие материалы идут на производство;

3. на каком оборудовании выполняют основные технологические операции по производству сверл по металлу;

4. какие особенности имеют термическая обработка и сварка.

Фотография №1: изготовление сверла по металлу

Технология изготовления сверл

Технологический процесс изготовления спиральных сверл по металлу с коническими хвостовиками состоит из такой последовательности операций.

1. Отрезка заготовки для хвостовой части.

2. Отрезка заготовки для рабочей части.

3. Зачистка торцов у хвостовой части.

4. Зачистка торцов у рабочей части.

5. Очистка заготовки на пескоструйном аппарате.

6. Сварка.

7. Отжиг.

8. Обдирка наплыва у сварного шва.

9. Правка заготовки после сварки.

10. Подрезка торца со стороны хвостовика.

11. Сверление и зенкерование центрового отверстия со стороны хвостовика.

12. Обточка наружного центра со стороны рабочей части.

13. Обточка рабочей части по диаметру, предварительная и окончательная.

14. Обточка хвостовика на конус, предварительная и окончательная.

15. Обточка хвостовика под лапку и подрезка торца.

16. Фрезерование лапки.

17. Фрезерование спиральных канавок.

18. Фрезерование спинки зуба.

19. Термообработка и очистка на пескоструйном аппарате.

20. Полирование спиральных канавок.

21. Шлифование центров.

22. Шлифование хвостовика на конус.

23. Шлифование рабочей части по диаметру с обратным конусом.

24. Заточка сверла.

25. Контроль и клеймение.

Материалы для изготовления сверл по металлу

В России для изготовления сверл по металлу используют такие материалы, как быстрорежущие стали и твердые сплавы. Перечислим распространенные марки первых.

1. Р9 и Р18. Похожие по характеристикам стали. Первая содержит 9 % вольфрама, а вторая — 18. Сверла из этих сталей хорошо сверлят, не перегреваются и служат долго.

2. Р6М5 (зарубежный аналог — сталь HSS). Сверла по металлу из этой быстрорежущей стали встречаются чаще всего. Она содержит 6 % вольфрама и 5 % молибдена. Инструментами из этого материала обрабатывают:

3. Р6М5К5 (зарубежный аналог — сталь HSS-Co). Этот сплав содержит не только молибден и вольфрам, но и 5 % кобальта. Сверла из стали Р6М5К5 прочнее аналогов из сплава без добавления кобальта.Такими инструментами обрабатывают:

Твердосплавные сверла отличаются от инструментов, изготовленных из быстрорежущей стали, более высокими прочностью и долговечностью. На производство идут 4 вида сплавов.

1. вольфрамокобальтовые (W-Co);

2. титано-вольфрамо-кобальтовые (WC-TiC-Co);

3. титано-тантало-вольфрамо-кобальтовые (WC-TiC-TaC-Co);

4. безвольфрамовые (на основе TiC, TiCN с никель-молибденовой связкой).

Покрытия, улучшающие характеристики сверл

При производстве сверл по металлу для улучшения их свойств на рабочие части и хвостовики наносят два вида покрытий.

1. Нитрид титана. Твердость поверхностных слоев таких сверл увеличивается на 2300 HV. Термостойкость повышается до 600°.

2. Нитрид титана, легированный алюминием. Твердость поверхностных слоев таких сверл увеличивается на 3000 HV. Термостойкость повышается до 900°.

Фотография №2: сверло с покрытием из нитрида титана

Сверлами с такими покрытиями обрабатывают:

1. детали из твердых и улучшенных сплавов;

2. заготовки из ковкого и серого чугуна, в котором графитовые включения имеют шаровидную форму.

Если вам важны максимальные надежность и износостойкость, покупайте именно такие инструменты. Подробную информацию о выборе сверл по металлу вы найдете здесь.

Станки для изготовления сверл

Для производства обычных сверл используют следующие основные станки, аппараты и приспособления.

1. Токарно-отрезные станки.

2. Точильные станки.

3. Пескоструйные аппараты.

4. Электросварочные стыковые машины.

5. Бесцентрово-шлифовальные станки.

6. Сверлильно-фрезерные станки.

7. Клеймильные станки.

Станки для производства сверл

Перечислим технологические операции изготовления сверл и назовем станки, аппараты и приспособления, которые применяют для обработки, к примеру, заготовок для инструментов с диаметрами от 0,1 до 1 мм, имеющих утолщенные хвостовики.

1. Токарная обработка. Для нее применяют продольно-токарные автоматы 1103.

2. Термическая обработка. Производится в электродных соляных ваннах.

3. ·Отпуск и промывка. Сверла при их выполнении помещают в специальные сетчатые корзины.

4. Шлифование хвостовиков. Применяется шлифовальный станок ЗМ-180 или МФ-63.

5. Доводка рабочих частей сверл. Для этой операции используют специальные доводочные станки типа Штейнель.

6. Шлифование рабочих частей. Выполняется на бесцентрово-шлифовальном станке МФ-63АП при ручной подаче.

7. Шлифование стружечных канавок. Для него предназначен специальный шлифовальный станок МФ-202.

8. Заточка. Проводится на станке 64А с применением бинокулярного микроскопа.

Для производства сверл с диаметрами до 12 мм используют иное оборудование.

1. Шлифование сверл по цилиндрическим поверхностям. Для обработки заготовок с диаметрами до 2 мм применяют станок ЗМ-180 или МФ-63. Более крупные заготовки шлифуют на станке ЗМ-182.

2. Вышлифовка стружечных канавок. Заготовки с диаметрами до 2 мм обрабатывают на станке М-202П или М3460. Для шлифования более крупных сверл применяют станки 3А650, 3А682, 3А683, 3657, 3А684 и 3А684К.

3. Заточка и подточка. Эти операции выполняют на станках 3А681, 3А650 и 3А682.

4. Консервация и упаковка. Для них предназначены специальные аппараты НО-2012, НО-2712 и НО-1894А.

Особенности изготовления сверл, дополнительные методы улучшения характеристик инструментов

Расскажем об особенностях выполнения самых важных операций, входящих в технологию изготовления сверл, и опишем методы, которые используют для улучшения основных характеристик инструментов.

Термическая обработка

Имеет очень важное значение. От правильности выполнения термической обработки напрямую зависят износостойкость инструмента и качество стали.

Закалку проводят в ваннах с расплавленными солями или в печах (электрических и газовых). В некоторых случаях для изготовления сверл применяют оборудование с вакуумом или восстановительной атмосферой.

Для отпуска используют масла, щелочи, соли и воду. Часто заготовки охлаждают на воздухе.

Обратите внимание! Режимы термообработки имеют особую важность. Поэтому все процессы контролируются автоматически.

Контактная стыковая сварка

Выполняется на специальных электросварочных машинах. Существуют три технологии.

1. Сварка непрерывным оплавлением без подогрева. Технология отличается высокой производительностью. Недостаток — большой расход металла на оплавление и осадку.

2. Сварка с подогревом прерывистым оплавлением. Протекает немного дольше. Расход металла значительно уменьшается.

3. Сварка с подогревом сопротивлением. Металл практически не расходуется, но операция требует высокой квалификации рабочих.

Чаще всего используют второй метод.

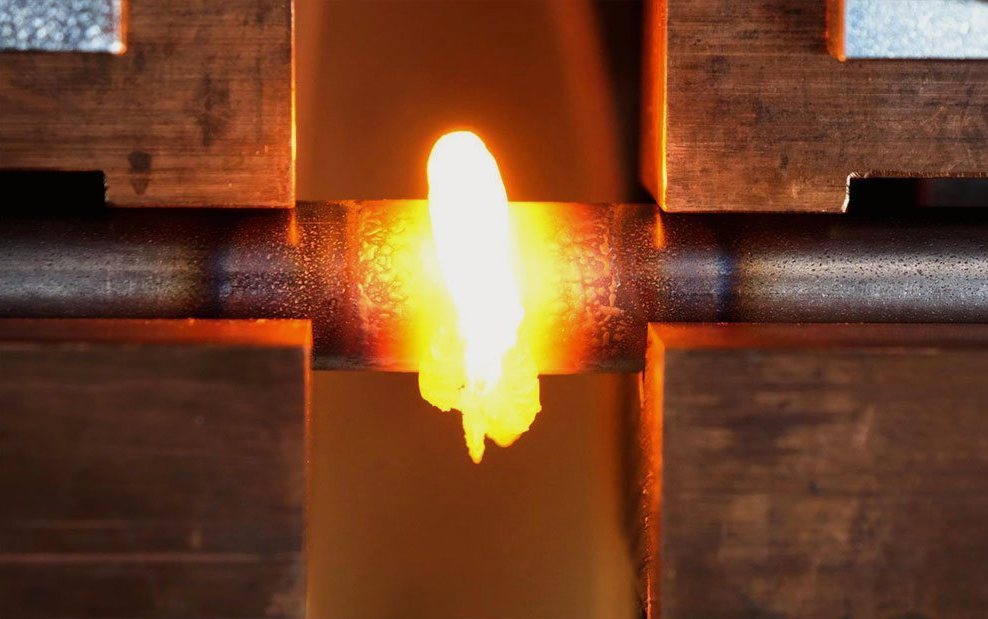

Фотография №3: контактно-стыковая сварка

Дополнительные методы улучшения основных характеристик сверл

Перечислим технологии, которые применяют при изготовлении сверл для дополнительного улучшения их свойств.

1. Цианирование. Поверхности рабочих частей насыщают азотом и углеродом. Цианирование повышает прочность инструментов в 2–3 раза.

2. Сульфидирование. Поверхностные слои сверл насыщают серой. Сернистые соединения снижают трение и повышают износостойкость инструментов в 1,5–2 раза.

3. Обработка водяным паром. После нее инструменты помещают в масло. На поверхностях образуются черные пленки окислов. Прочность сверл, прошедших такую обработку, увеличивается вдвое.

Заводы по производству сверл

Производство качественных сверл по металлу налажено на огромном количестве заводов в России и за рубежом. Популярностью пользуется продукция под следующими торговыми марками.

1. Ruko. Компания специализируется на изготовлении сверл с крестовыми заточками. Типы напыления варьируются. Продукция сочетает в себе высокое качество и приемлемую стоимость.

2. Haisser. Твердосплавные сверла этого бренда — одни из самых лучших в мире. Изделия стоят дорого.

3. Bosh. Специализируется на изготовлении сверл с SDS-хвостовиками.

4. «Зубр». Один из лучших российский производителей.

5. SEKIRA. Это наша собственная торговая марка. Мы выпускаем сверла различных видов и габаритов. Характеристики всех изделий отвечают требованиям ГОСТов. Нашу продукцию вы можете приобрести по самой низкой цене.
