ОБОЗНАЧЕНИЕ СМЕННЫХ МНОГОГРАННЫХ ПЛАСТИН ОБОЗНАЧЕНИЕ СМЕННЫХ МНОГОГРАННЫХ ПЛАСТИН

ОБОЗНАЧЕНИЕ СМЕННЫХ МНОГОГРАННЫХ ПЛАСТИН

Сменные многогранные пластины (СМП) получили широкое применение на промышленных предприятиях, использующих их с целью обработки металлов и полимерных веществ. И это не удивительно, так как применение таких пластин имеет ряд преимуществ:

  1. уменьшение стоимости инструмента за счет многократного использования державки и замены только износившейся пластины;
  2. не требуют переточки;
  3. возможность быстрой смены;
  4. увеличение производительности;
  5. обладают высокой прочностью и надежностью.


Обозначение сменных многогранных пластин

Соответственно ГОСТу 19042-80 сменные многогранные пластины (СМП) классифицируют на режущие, опорные и стружколомы.

Для обозначения сменных многогранных пластин используют специальный 10-разрядный код, но, как правило, для обозначения пластин используют первые 7 разрядов.

Первые четыре разряда могут обозначаться буквами или цифрами:

  1. форма пластины;
  2. задний угол;
  3. класс допуска или точность изготовления платины;
  4. конструктивные особенности пластины (тип).

Следующие три разряда обозначаются шестизначным числом (через тире):

  1. размер пластины;
  2. рабочая толщина пластины;
  3. Форма вершины (или величина радиуса при вершине).

Следующие обозначения не являются обязательными, но могут быть указаны по желанию производителя:

  1. исполнение режущей кромки (буква);
  2. направление резания (буква);
  3. особые обозначения изготовителя.

Форма многогранных пластин

По форме СМП делятся на 4 группы.

  1. Равносторонние и равноугольные пластины (рис. 1).

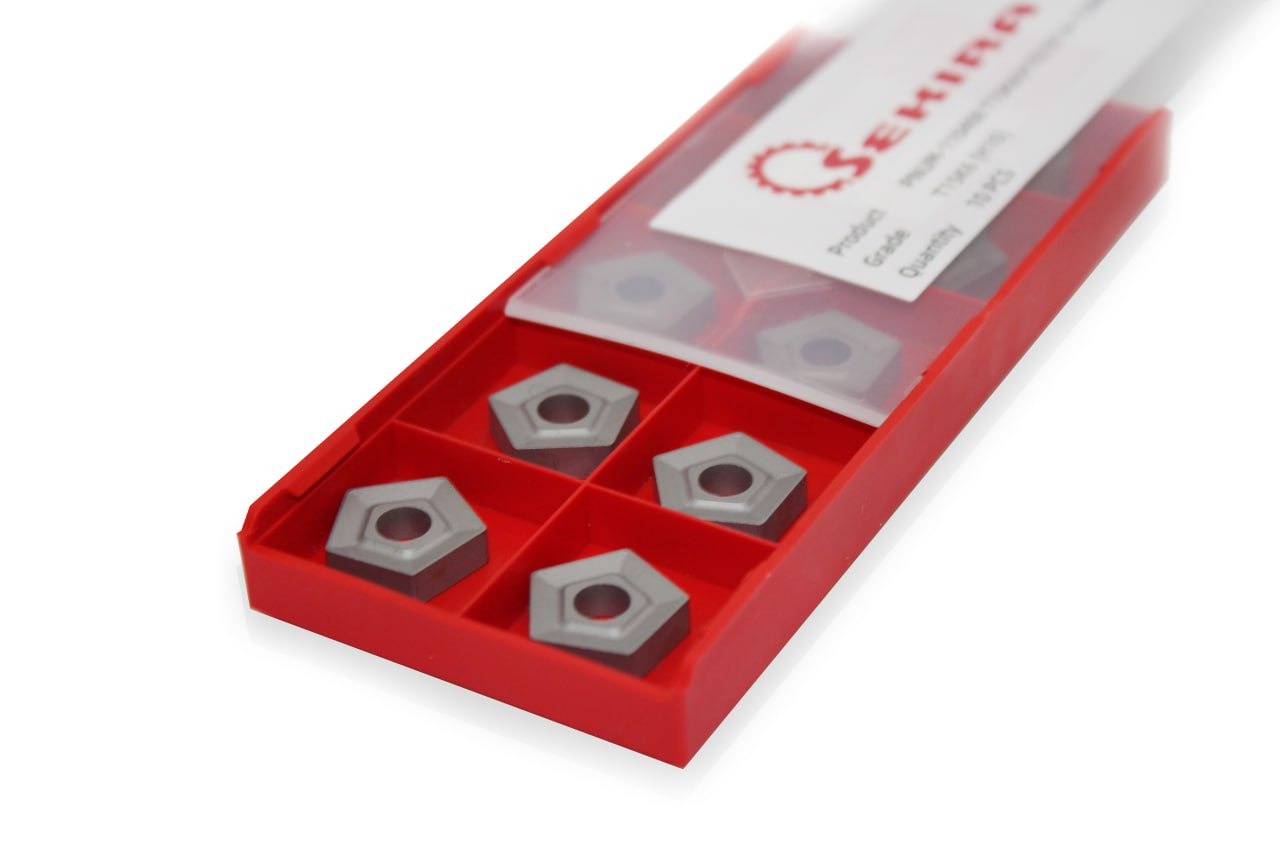

К этой группе относятся пластины, имеющие форму правильного многоугольника или круга. H — шестиугольник, O — восьмиугольник, P — пятиугольник, R — круг, S — квадрат, T — треугольник.


  1. Равносторонние и неравноугольные пластины (рис. 2).

В данную группу входят пластины в форме неправильного шестиугольника (W) и ромба с углом  = 80, 55, 75, 86, 35 градусов и обозначением C, D, E, M, V соответственно.


  1. Неравносторонние и равноугольные пластины (рис. 3).

В третью группу включают пластины, имеющие форму прямоугольника.


  1. Неравносторонние и неравноугольные пластины (рис. 4).

К ним относятся СМП в форме параллелограмма с углом  = 85, 82, 55, 84 градуса и обозначением A, B, K, F соответственно. Пластины данной формы могут изготавливаться с одним из четырех видов режущей кромки: острой, закругленной, с фаской и закругленной с фаской.


Задний угол пластин

По величине заднего угла СМП разделяют на пластины с задним углом, равным нулю либо больше нуля. Обозначение величины заднего угла пластин представлено в таблице 1.


Класс допуска

Согласно ГОСТ 19042-80 существует 12 классов допуска сменных пластин: A (6), F, C (4), H, E (5), G (3), J, K (7), L, M (2), N, U (1).

Тип пластины или ее конструктивные особенности

  1. По количеству рабочих граней СМП бывают: односторонние — R, М; двусторонние — N, A, F, G.
  2. По форме передней грани (наличию стружколомающих канавок) сменные пластины бывают: без стружколомающих канавок (с плоской гранью) — N, A, W; со стружколомающими канавками — R, M, F, G, T.
  3. По наличию отверстия СМП разделяют на: без отверстия — N, R, F; с отверстием — А, М, G, W, T.

Размер сменных пластин

Размер сменных многогранных пластин установлен ГОСТ 19042-80 и для каждой формы пластины имеет свое обозначение.

Толщина СМП

ГОСТ 19042-80 регламентирована толщина пластин (указана в мм): 1,59; 2,38; 3,18; … 12,7. Для обозначения пластины используют целое число (без цифр после запятой) толщины пластины в миллиметрах и перед ним ставят 0 (для однозначных чисел). Например, толщина пластины 3,18 мм обозначается 03.


Форма вершины

Форма вершины обозначается по размеру радиуса в десятых долях миллиметра. Как и в маркировке толщины, при обозначении радиуса для однозначных чисел перед основной цифрой ставится 0. Например, радиусу при вершине 0,8 мм соответствует обозначение 08. Основные радиусы: 0,4; 0,8; 1,2; 1,6; 2,4.

Кроме того, по направлению резания СМП бывают: R — праворежущие; L — леворежущие; N — право- и леворежущие.

Пример обозначения пластин

В качестве примера возьмем обозначение пластины: WNUM (02114) - 060304.

Первая буква W (02) означает, что пластина имеет форму неправильного шестиугольника с углом 80 или, как еще называют такую форму, трехгранная ломаная.

Буква N (1) обозначает задний угол равный 0.

Следующая буква U (1) указывает на класс допуска СМП.

Четвертая буква M (4) обозначает конструктивные особенности пластины. В данном случае это пластина с цилиндрическим отверстием и стружколомающими канавками с одной стороны.


Следующие шесть цифр обозначают размер, толщину и форму вершины СМП.

Таким образом, 06 соответствует размеру 9,525 мм.

Толщина данной СМП обозначается числом 03 и равна 3,18 мм.

Величине радиуса при вершине соответствует обозначение 04, т. е. 0,4 мм.
