Общие требования для всех хвостовиков
Хвостовики режущих инструментов вне зависимости от габаритов и исполнения должны обладать следующими свойствами:
- надежная фиксация изделия в шпинделе станка или револьверной головке;
- надежная фиксация изделия в шпинделе станка или револьверной головке;
- устойчивость к вибрационному воздействию;
- наличие динамической балансировки, исключающей биение во время работы.
Отсутствие любого из перечисленных свойств снижает качество обработки материала, продлевает срок выполнения операций, увеличивает потребность в корректирующих мероприятиях.
Разновидности хвостовиков
Мастера классифицируют хвостовики инструмента по ГОСТ и DIN. Стандарты содержат исчерпывающие сведения о хвостовиках, позволяют подобрать решение для каждой операции.
Цилиндрический хвостовик DIN 1835А
Инструменты с цилиндрическим хвостовиком используются для сверления и фрезерования. Они выполняют чистовую и получистовую обработку, востребованы при ремонтных и монтажных операциях.
Диаметр хвостовика не превышает диаметр инструмента. Частота вращения изделия – до 80 000 оборотов в минуту.
Рис. 1 Хвостовик DIN 1835А
Подбор цилиндрических хвостовиков фрезерного инструмента осуществляется по таблицам. Они содержат сведения о размере элемента и минимальной длине участка закрепления.
Таб. 1 Габаритные размеры хвостовиков DIN 1835А
Таб. 2 Минимальная длина участка закрепления хвостовиков DIN 1835А
Цилиндрические хвостовики WELDON
Хвостовики типа WELDON изготавливаются согласно DIN 1835 B. Инструмент подходит для черновых и получистовых операций, создает незначительные биения режущей кромки.
Изделия класса WELDON устанавливаются в соответствующие патроны. В крайних случаях применяются переходники, взаимодействующие с патронами Tribes.
Рис. 2 Уровень биения инструмента при работе с различными типами патронов
Конструкция хвостовика отличается от DIN 1835 A наличием фиксирующего выступа. Он повышает надежность закрепления изделия.
Рис. 3 Хвостовик DIN 1835 B
Размеры данного типа хвостовиков режущего инструмента отражены в таблице.
Таб. 3 Габаритные размеры хвостовиков DIN 1835 B
Цилиндрические хвостовики с резьбой
Цилиндрические хвостовики с резьбой повышают надежность фиксации инструмента, но увеличивают сложность изготовления патрона. Последний фактор исключил популярность данного типа креплений.
Рис. 4 Хвостовик с резьбой
Габаритные размеры резьбовых хвостовиков представлены в таблице.
Таб. 4 Габаритные размеры хвостовиков с резьбой
Цилиндрические хвостовики с клиновой лыской
Хвостовики с длинным проемом клинового типа. Они обеспечивают чистовую и черновую обработку, быстро устанавливаются в патрон и извлекается из него.
Рис. 5 Хвостовик с клиновой лыской
Клин способствует сопряжению патрона и хвостовика при вращении, предотвращает появление биений и прочих неблагоприятных явлений.
Таб. 5 Габаритные размеры хвостовиков с клиновой лыской
Хвостовики DIN 2080 с конусностью 7:24
Хвостовики инструментов с конусом 7:24 для концевых фрез. Изделия подходят для черновой и чистовой обработки, обеспечивают точность выполнения операций на уровне АТ3.
Рис. 6 Хвостовик DIN 2080
Для определения габаритных размеров хвостовиков предусмотрена профильная таблица.
Таб. 6 Габаритные размеры хвостовиков DIN 2080
Хвостовики DIN 69871 с конусностью 7:24
Еще одна разновидность конусных хвостовиков для инструмента. Как и в предыдущем случае, хвостовики используются в концевых фрезах, имеют точность АТ3. Изделия отличаются наличием специальной канавки на юбке конуса.
Рис. 7 Хвостовик DIN 69871
Таб. 7 Габаритные размеры хвостовиков DIN 69871
Производители предлагают особую модификацию хвостовиков для станков с ЧПУ. Они способствуют охлаждению рабочей зоны посредством передачи СОЖ.
Рис. 8 Хвостовик DIN 69871 с возможностью подачи СОЖ
Конические хвостовики MAS BT 403
Хвостовики, выполненные по японскому стандарту. Инструмент на базе подобных хвостовиков имеет точность АТ3, подходит для чернового, получистового и чистового фрезерования. Допускается работа с тонколистовыми материалами.
Рис. 9 Хвостовик MAS BT 403
Таб. 8 Габаритные размеры для хвостовиков MAS BT 403
Конические хвостовики HSK DIN 69893 форма А, С и Е
Конические хвостовики для работы со станками ЧПУ. Инструменты подобной конфигурации относятся к универсальным, обеспечивают высокое качество обработки, минимальные показатели биения и смещения.
Конструктивные различия модификаций А, С и Е представлены на чертежах.
Рис. 10 Хвостовик HSK DIN 69893 форма А

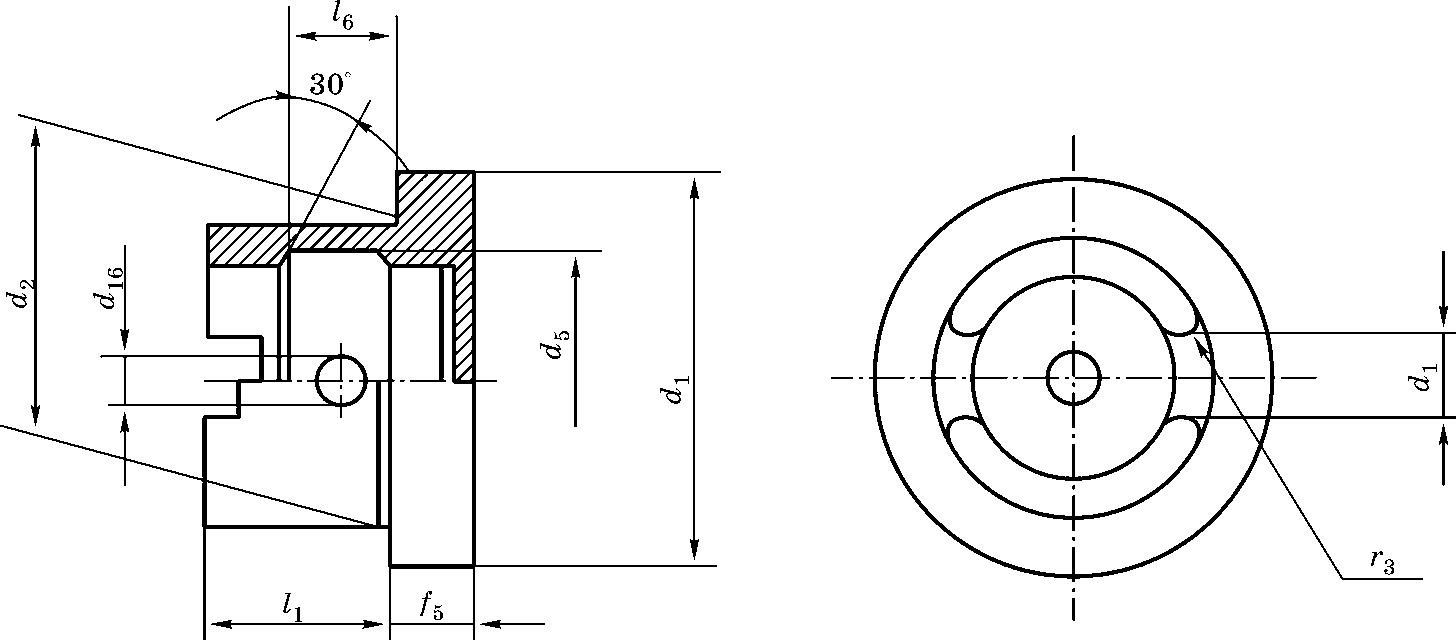

Рис. 11 Хвостовик HSK DIN 69893 форма С
Рис. 12 Хвостовик HSK DIN 69893 форма E
Для каждой формы предусмотрены собственные габаритные размеры.
Таб. 9 Габаритные размеры для хвостовиков HSK DIN 69893 форма А
Таб. 10 Габаритные размеры для хвостовиков HSK DIN 69893 форма С
Таб. 11 Габаритные размеры для хвостовиков HSK DIN 69893 форма E
Конический хвостовик Морзе
Хвостовик с соответствующим устройством. Инструмент с подобной хвостовой частью обеспечивает точность АТ3 – АТ5. При выполнении отдельных операций наблюдается биение режущей кромки. Это снижает качество обработки, может потребовать дополнительных мер по устранению дефектов.
Рис. 13 Конический хвостовик Морзе
