Как высверлить сломанное сверло из металла

Интересуетесь, как высверлить сломанное сверло из металла? Эта статья — для вас! В ней мы подробно расскажем о методах решения данной проблемы.
Как высверлить сломанное сверло из металла

Содержание

Как высверлить сломанное сверло из металла

  1. Причины поломки сверл по металлу
  2. Какие факторы влияют на выбор способа извлечения застрявшего сверла
  3. Как вытащить сломанное сверло из металла
    1. Использование болтов с приваренными к ним прочными спицами
    2. Использование лимонной кислоты
    3. Удаление обломков сверл с применением сильных электролитов
    4. Высверливание
    5. Использование специальных экстракторов

Причины поломки сверл по металлу

Сломанное сверло


Фотография №1: сломанное сверло

К поломке сверл приводят следующие причины.

  1. Сверление инструментами, изготовленными из меньших по твердости материалов. По этой причине сверла ломаются чаще всего.

  2. Несоблюдение режима резания. При сверлении на мощностях, превышающих рекомендуемые, возникают перегревы и перегрузки.

  3. Износ режущих кромок. К нему приводят длительное использование инструмента без заточки, превышение нагрузки и иные факторы.

  4. Несоблюдение режима охлаждение. К поломкам приводит использование малого количества охлаждающей жидкости или неправильный ее состав. Возникает перегрев.

Кроме этого, проблемы могут возникнуть из-за неправильного подбора диаметра сверла.

Какие факторы влияют на выбор способа извлечения застрявшего сверла

На выбор способа извлечения застрявшего сломанного сверла влияют следующие факторы.

  1. Тип поломки (выступает ли обломок наружу или застрял глубоко).

  2. Размеры детали/заготовки.

  3. Материал, из которого она изготовлена.

  4. Диаметр застрявшего сверла.

Сверло застряло внутри заготовки

Фотография №2: сверло застряло внутри заготовки

Как вытащить сломанное сверло из металла

Вытащить сломанное сверло из металла можно различными способами. Для начала рассмотрим самые простые ситуации.

  1. Часть обломка сверла торчит снаружи. В этом случае смажьте отверстие изнутри при помощи шприца. Чтобы вытащить обломанное сверло из металла, используйте клещи или плоскогубцы.

  2. Обломок застрял внутри. В этом случае действуйте так.

    1. Возьмите подходящее сверло такого же диаметра.

    2. Просверлите им отверстие с другой стороны (в той же точке) до застрявшего обломка.

    3. Выбейте его подходящим по диаметру стержнем или инструментом (при этом желательно использовать подкладку).

Обратите внимание! Второй способ актуален только в том случае, если к противоположной стороне заготовки можно получить доступ, и в ней нужно проделать сквозное отверстие.

Рассмотрим специальные способы извлечения обломков сверл, застрявших внутри обрабатываемых деталей.

Использование болтов с приваренными к ним прочными спицами

Этот метод подходит для вытаскивания сверл с диаметром от 8 мм. Действуйте так.

  1. Влейте в отверстие смесь масла и керосина.

  2. Заведите спицы в канавки обломка сверла.

  3. Вращайте болт против часовой стрелки.

Использование лимонной кислоты

Этот метод подойдет для вытаскивания обломков сверл малых диаметров из деталей небольших размеров.

  1. Возьмите емкость, изготовленную из нержавеющей стали.

  2. Приготовьте водяной раствор (20 г лимонной кислоты на 100 г воды).

  3. Опустите деталь в смесь отверстием вниз

  4. Емкость поместите на регулируемый нагревательный прибор.

  5. Установите температуру 90 °C.

На извлечение обломка сверла этим методом уйдет несколько часов.

Удаление обломков сверл с применением сильных электролитов

Этот способ вытаскивания сверла подходит в том случае, если обрабатываемая деталь изготовлена из алюминия. Используется водяной раствор азотной кислоты.

Перед применением этого метода необходимо смазать место рядом со сломанным сверлом воском или парафином. После этого нанесите раствор азотной кислоты на обломок, дождитесь пока состав разъест режущие кромки, а затем выбейте застрявший кусок сверла при помощи слесарного бородка.

Обратите внимание! Температура окружающей среды должна быть не меньше 20 °C.

Высверливание

Для высверливания обломка сверла возьмите инструмент, изготовленный из более твердого материала. Этот метод, требующий терпения, осторожности и внимательности, применяют редко по двум причинам.

  1. Высверливание обломка может привести к деформации заготовки и образованию изгиба. В этом случае застрявший кусок сверла проникнет еще глубже в тело детали причем под углом.

  2. При работе с техникой есть вероятность попадания стружки в важные узлы и механизмы.

Если же деталь не жалко, просверлите в этом месте отверстие большего диаметра, а затем подцепите обломок любым подходящим приспособлением и вытащите.

Использование специальных экстракторов

Экстракторы


Фотография №3: экстракторы

Эти инструменты специально предназначены для вытаскивания застрявших обломков сверл, болтов, шпилек и пр. Чтобы извлечь сломанное сверло при помощи экстрактора, действуйте так.

  1. Аккуратно просверлите в застрявшем обломке сверла отверстие меньшего диаметра.

  2. Вбейте в него экстрактор.

  3. Оденьте на него держатель

  4. Выкрутите застрявший обломок.

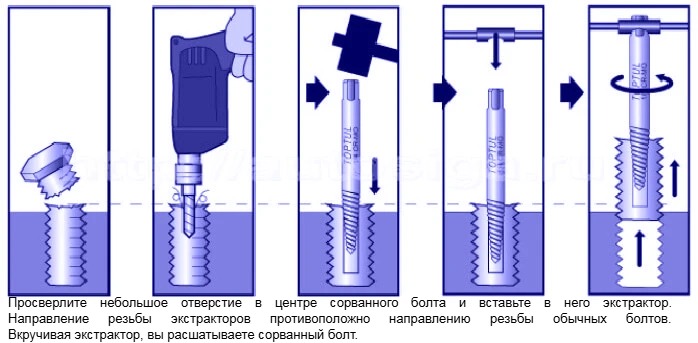

Технология использования экстракторов


Изображение №1: технология использования экстракторов для вытаскивания сломанных сверл
