Сегодня мы расскажем о том, как нарезать резьбу клуппом. Материал пригодится начинающим мастерам, поможет избежать ошибок и преждевременной порчи инструмента.
Рис. 1 Трубная резьба, сформированная клуппом
Основные компоненты изделия
Перед тем как пользоваться клуппом, важно познакомиться с его устройством. Инструмент состоит из следующих элементов.
- Металлическая рамка из черного металла или иного материала требуемой прочности.
- Комплект резцов, представленный черновыми и чистовыми лезвиями. Элементы расположены в соответствующей последовательности. Это позволяет получить качественную резьбу за один проход.
- Держатель установленной длины, исключающий перекос заготовки в процессе обработки.
Изделия поставляются в собранном виде, полностью готовы к эксплуатации.
Рис. 2 Клупп в разрезе
Чем различается инструмент?
Представленная в продаже продукция различается исполнением, комплектностью, размерностью и материалом изготовления.
Исполнение
Производители предлагают инструмент с электрическим приводом и без него. Приводные клуппы обладают высокой производительностью, характеризуются значительным весом и габаритами. Изделия сложно использовать в ограниченных пространствах и на неэлектрифицированных участках.

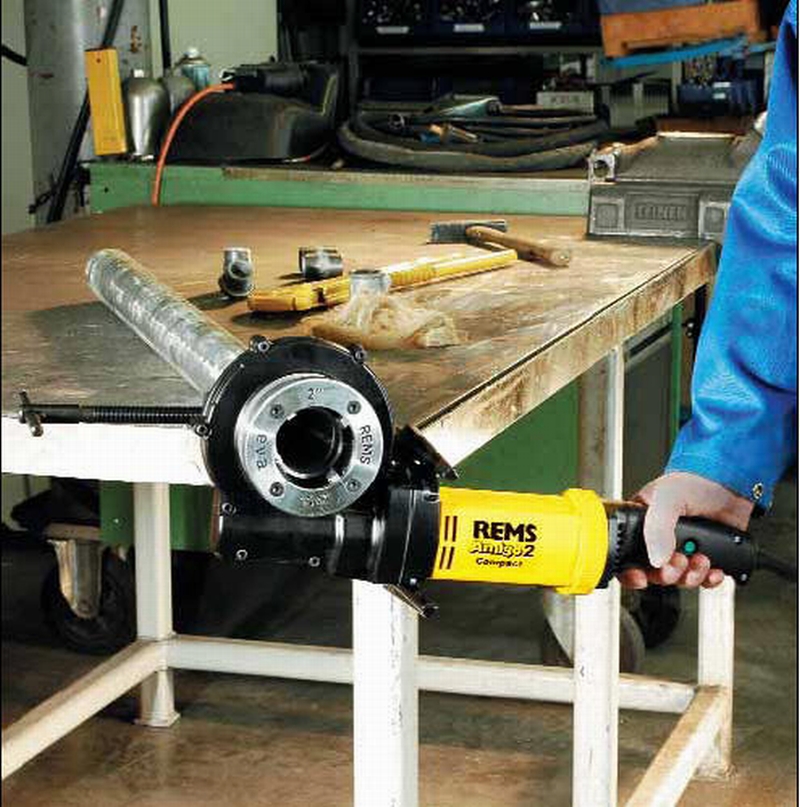

Рис. 3 Электрический клупп
Клуппы для ручной работы приводятся в действие вращательными движениями мастера. Они комплектуются двумя рукоятями или одним держателем с трещоткой.
Рис. 4 Ручной клупп с двумя рукоятями
Клуппы с трещоткой существенно ускоряют процесс, упрощают выполнение возвратных операций. Отсутствие второй рукояти минимизирует потребность в свободном пространстве.
Рис. 5 Ручной клупп с трещоткой
Комплектность
Продукция поставляется как самостоятельное изделие и в качестве комплектного решения. В первом случае покупатель получает клупп в заявленном исполнении, во втором – комплект, содержащий несколько плашек.
Рис. 6 Набор клуппов Спарта
Некоторые наборы включают дополнительные инструменты, востребованные при проведении работ.
Размерность
Клуппы комплектуются плашками разных размеров. Наиболее ходовые из них: ¼, ½ и ¾ дюйма.
Материал
При изготовлении режущих элементов используются различные сплавы. Как правило, это быстрорежущие стали, устойчивые к механическому и температурному воздействию. Уточнить марку сплава поможет сопроводительная документация к инструменту.
Особенности нарезания резьбы
Порядок проведения резьбонарезных операций зависит от параметров применяемого инструмента. При этом важно провести качественные подготовительные работы.
- С поверхности заготовки удаляется ржавчина, старая смазка и прочие загрязнения.
- Конец трубы подвергается торцеванию. Для этого используется специальное устройство, однако можно применять и обычную ножовку.
- Отторцованная труба фиксируется в неподвижном положении.
Обычно, для удержания заготовки используются тиски. При работе с трубопроводом задействуются специальные приспособления для ограничения подвижности.
Рис. 7 Фиксация трубы 3/4 дюйма посредством струбцины
Работа с электрическими клуппами
Как нарезать резьбу на трубе клуппом с использованием электрического инструмента? Необходимо выполнить ряд операций.
- Визуальный осмотр заготовки на предмет дефектов, проверка надежности ее удержания.
- Размещение электрического инструмента на стартовой позиции.
- Проверка свободы хода направляющих и подвижных частей клуппа.
- Нарезка первых витков в толчковом режиме.
- Завершение формирования резьбы полным прохождением плашки по целевому участку.
По окончании работ производится очистка детали и контрольный осмотр резьбы.

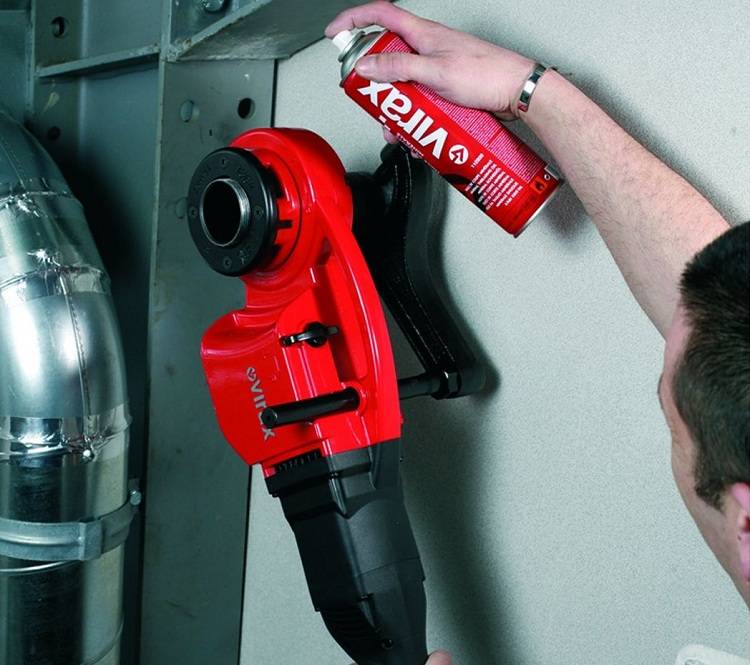

Рис. 8 Работа с электрическим клуппом в труднодоступном месте
Работа с ручными клуппами
Перед тем как нарезать трубу клуппом, необходимо замерить диаметр заготовки и подобрать подходящую плашку. После этого выполняются следующие действия.
- Трещотка устанавливается по направлению нарезки, дабы обеспечить свободный ход инструмента.
- Клупп размещается на стартовой позиции.
- К инструменту прикладываются прижимные усилия, после чего начинается его плавное вращение.
- Вращение продолжается до достижения требуемого результата.
- Трещотка переводится в реверсивный режим, происходит выкручивание клуппа.
Как и в случае с электрическим оборудованием работы завершаются комплексом проверочных операций.
Рис. 9 Работа с ручным клуппом
Рекомендации по эксплуатации инструмента
Важно знать не только, как нарезать клуппом, но и как снизить его износ. Мы предлагаем воспользоваться 4 советами, продлевающими срок службы инструмента.
- Не используйте клупп, установленный с перекосом. Это не позволит подготовить качественную резьбу, приведет к быстрой деградации режущих фрагментов.
- Пластины с механическими повреждениями следует своевременно заменять. Даже один деформированный компонент приведет к быстрому износу всех остальных.
- Для хранения инструмента используйте заводской кейс или иную тару, защищающую от внешнего воздействия.
- Периодически наносите на режущие пластины смазочные материалы.
Многие производители предоставляют рекомендации касательно ухода за инструментом. Они публикуются на профильных сайтах и в сопроводительных документах.
Рис. 10 Масло-спрей для резьбонарезного инструмента
Познакомиться с наиболее популярными клуппами поможет данная статья.
